步驟一 建立直角坐標系。打開幾何畫板,單擊“繪圖”菜單,選擇“定義坐標系”命令建立直角坐標系。

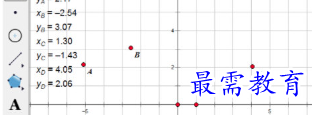

步驟二 在平面內任意畫出4點A、B、C、D,并度量出它們的橫縱坐標xA,yA,xB,yB,xC,yC,xD,yD。



步驟三 創建2個函數。單擊“數據”——“新建函數”命令,創建以下函數:

f(x)=xA*(1-x)3+3*xB*x*(1-x)2+3*xC*x2*(1-x)+xD*x3

g(x)=yA*(1-x)3+3*yB*x*(1-x)2+3*yC*x2*(1-x)+yD*x3


步驟四 選中f(x)、g(x),單擊“繪圖”菜單,選擇“繪制參數曲線”命令,在彈出的繪制參數曲線對話框點擊“繪制”按鈕,這樣一條Bezier曲線就產生了。
