EDMCAD線切割繪圖編程軟件 v1.4

線切割編程軟件基于VC++開發設計的運行在wondows系統下的線切割2D繪圖編程軟件，線切割編程軟件可實現復雜2D工件加工路徑的繪制并生成3B加工代碼。線切割編程軟件實現通過并口同線切割單板機同步/應答傳輸功能。

線切割編程軟件軟件功能：
1、2DCAD繪圖：點、線、連線、圓、圓弧、橢圓、矩形、曲線、拋物線等。
2、圖形元素的關系圖形繪制：切線（單圓切線、多圓切線）、切圓（線切圓、圓切圓、多圓相切、多邊形內外切圓等）、角平分線、平行線、參數曲線、齒輪以及倒角等。
3、圖形編輯：裁剪（單元素裁剪、線切割加工路徑自動裁剪）、平移（單元素或多元素平衡）、平移復制（在指定的方向上按給定的距離連續復制選定的圖形元素）、旋轉（單元素或多元素旋轉）、旋轉復制（按給定的旋轉角度連續復制選定的圖形元素）、鏡像、偏移（單圖形偏移、加工輪廓偏移）、縮放等。
4、設定線切割參數、定義加工路徑（鉬絲補償半徑、穿絲位置、走絲方向等）、生成3B指令文件。
5、通過PC并口同線切割單板同步/應答傳輸。

線切割編程軟件軟件特性：
1、軟件操作人性化：鼠標拖動繪圖，靈活方便；命令行參數輸入繪圖，有效快捷。
2、基本屬性窗口：可直觀顯示選定圖形的基本參數，可通過基本屬性窗口直接修改圖形參數。直觀方便。
3、輸入輸出窗口：所有圖形元素的繪制和編輯都可通過輸入輸出窗口實現，具有專業CAD特性。
4、捕捉功能、就近圖形元素變色功能可方便選定某個圖形和某個交點，方便編輯圖形。
5、鼠標左鍵拖動選定區域、右鍵移動編輯區（方便查看某個區域圖形）、滾輪放大縮小功能等滿足人們的繪圖操作習慣。

線切割編程軟件不需安裝，直接解壓到電腦硬盤某一文件夾下運行EDMCAD.exe即可。因?yàn)樯婕癙C機并口底層的操作，在NT系統下會提示無法打開驅動，如果不使用同步/應答傳輸可以忽略。

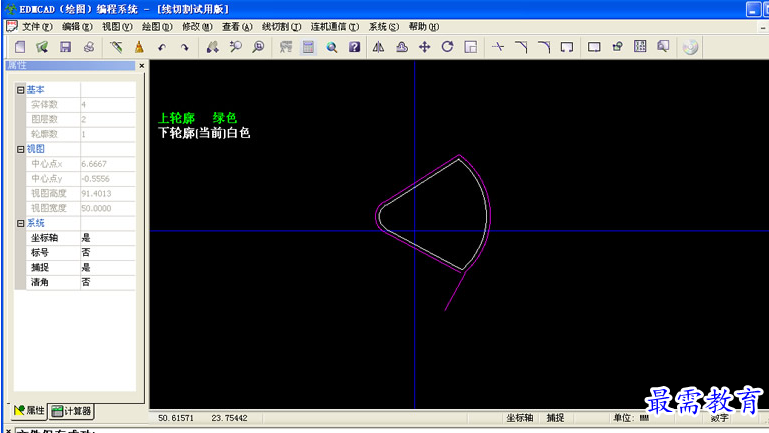

軟件截圖
