金林鈑金展開軟件 v1.11

金林鈑金展開軟件為解決企業各種鈑金構件展開圖的放樣下料而編制，本軟件在國家版權局登記號為2008SR09236，是受法律保護的正版軟件。使用者只需將相關數據輸入計算機，立即可得到放樣下料所需的構件圖和展開圖，并自動標注各種相關尺寸，可按標準圖紙打印輸出，解決了現場放大樣和人工計算的繁雜和誤差，可提高工作效率和精度，降低勞動強度和生產成本。

軟件作者具有幾十年的機械加工制造和安裝的經驗，所有類型鈑金構件的展開圖都經過實踐的檢驗，能夠保證鈑金構件的有效加工。軟件內匯集了7大類120多種常見的鈑金構件，有圓管、圓錐管類型的彎頭、三通以及各種相交構件，還有矩形、方圓接頭、球罐、螺旋等各種類型的鈑金構件。為簡便起見，這些構件示意圖多為一般樣式，同一種形式不同結構的構件，只要輸入不同的數值，即可得到不同的下料數據和展開圖形。軟件分為CAD版和普通版兩種版本，兩種版本基本功能相同，CAD版可調用AutoCAD軟件畫展開圖，而普通版沒有這個功能。

【軟件特點】
1、自主開發軟件，簡單實用
本軟件全部為自主開發，簡體中文版，體積小，不須掛靠其它任何畫圖軟件，只需在Windows2000以上的操作系統下安裝，即可使用。
2、操作方便，界面友好
本軟件操作簡單，全部都是提示性對話框操作，每個界面都有詳盡的說明，每個鈑金構件都有示意圖，用戶只需根據說明及圖示即可方便使用本軟件。
3、三維立體圖顯示
每類型的各種鈑金構件都有對應的三維立體圖的顯示，用戶可以很直觀地了解鈑金構件的種類和結構，很容易選擇與找到所需的鈑金種類。
4、自動生成圖形
在用戶輸入?yún)?shù)后，即可自動生成零件圖和展開圖，并自動標注各種相關尺寸，用戶可根據需要調整圖幅、圖形、字號的大小，填寫標題欄內容，確認后即可打印輸出。
5、可調用AutoCAD畫展開圖
AutoCAD是目前世界上較流行的繪圖軟件，可與各種數控設備銜接。本軟件的CAD版本在展開圖界面可直接打開2004～2007版本的AotuCAD軟件，并在該軟件上畫出相應的展開圖，方便用戶直接輸出到數控切割機下料或在CAD上進行二次繪圖。
6、展開圖有兩種標注方式
為了方便各種用戶的需要，展開圖的數據有兩種標注方式。一種是傳統的長度標注方法，便于人工在板材上直接下料；另一種是坐標標注方法，以展開圖上某一點為原點建立直角坐標系，每一個下料點都用文本文件標注其坐標，方便輸入到各種繪圖軟件中，并可減少積累誤差。
7、有加折邊尺寸功能
為了方便用戶使用咬邊方式加工金屬構件，增加了加折邊功能，在坐標標注展開圖狀態下，點擊折邊按鈕，在彈出的窗口中選擇所要功能鍵（一般選優質個功能），輸入需要增加的折邊寬度和起始、結束坐標序號，點擊確認即可得到加折邊后的展開圖。如果需要對個別點修改，還可以使用其它針對點的修改，也可以恢復到原來狀態。
8、有相交方式和下料方式等選擇
為了方便用戶的各種加工習慣，特增加了一些選擇功能。對于相交構件，有插入和騎馬兩種相交方式可選擇；對于對接構件，有板材中徑和修正半徑兩種計算方式選擇，可減少對接焊縫的寬度，提高構件的加工精度；對于圓管類構件，有板材下料和成品管下料兩種下料方式選擇，方便用戶進行相應的選擇和下料。

【使用要求】
1、操作者須懂得鈑金下料的基本知識，輸入相關數據之前，應根據鈑金下料的基本要求，根據已知尺寸對照構件示意圖把數據輸入計算機，這樣才能得到正確的展開圖形。CAD版本的用戶，請安裝2004以上版本的AutoCAD軟件。
2、現供下載的《金林鈑金展開軟件》為演示版，可免費下載試用。演示版每個類型只有1種構件可正常運行，其余的構件只能夠輸出固定參數的構件圖和展開圖。

金林鈑金展開軟件 v1.7更新：
更新了個別型號打印機不能兼容的問題

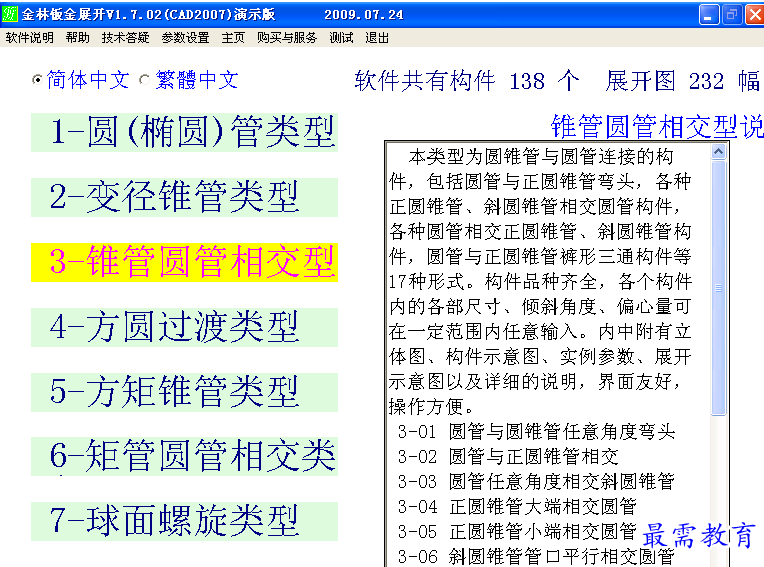

軟件截圖
