WinFIG(CAD矢量圖形編輯器) v7.8.0.3

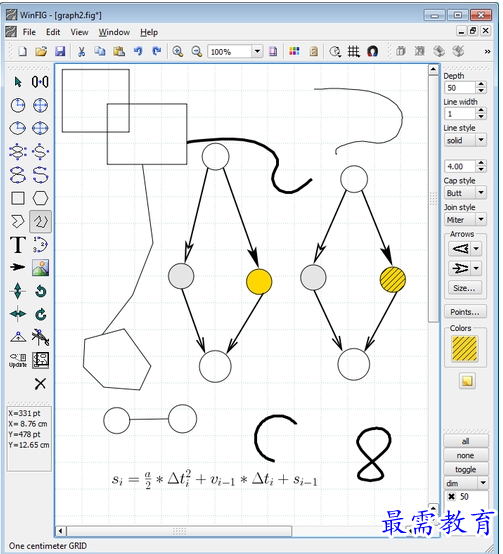

WinFIG是一款免費但簡潔實用的矢量圖形編輯軟件，利用了Windows功能，如剪貼板，打印機預覽，多個文檔等，支持對CAD文件的轉換導出，并且類似于CAD產品，但并沒有過多地強調視覺吸引力。接下來非凡軟件站小編就給大家?guī)磉@款軟件的具體介紹，感興趣的小伙伴們速來看看吧~~

軟件功能

使用橢圓，圓，多邊形，樣條曲線，圓弧，箭頭，圖像，文本對象組成工程圖

用斜接，圓形或斜角連接繪制實線，虛線或虛線

使用顏色和圖案

通過移動，拉伸，翻轉，對齊來操縱圖形

創建復合對象

將對象排列在不同的層中以控制它們重疊的順序

對幾何使用網格和磁體以及約束（例如，僅創建與LaTeX兼容的線）

JavaScript的腳本接口

導出到框，CGM，DXF，EMF，史詩，ge，GIF，IBMGL，dxf，JPEG，LaTeX，地圖，MetaFont，MetaPost，PCX，PDF，pic，pictex，PNG，（封裝的）PostScript，ppm，pstex，PSTricks ，shape，sld，SVG，tk，TikZ等

智能鏈接以支持圖表技術，即用于在節點之間創建連接。

常見問題

1、如何打印？

WinFIG沒有內置打印。您必須將圖形導出為可打印的格式。您可以導出為PDF，PostScript，LaTeX ...

這主要取決于您是否使用LaTeX格式的texxt對象。如果您不使用LaTeX，則可以簡單地導出為PDF并打印PDF。您的計算機上需要GhostScript。

如果您使用的是LaTeX，則可以在PDF / PS / EPS導出中選中“使用LaTeX渲染LaTeX格式的文本”復選框。為此，您需要在計算機上使用GhostScript和LaTeX。

您也可以使用pstex或pdftex進行導出，并將導出的文件包含在自己的LaTeX文檔中并進行打印。

2、如何結合WinFIG和LaTeX？

有幾種方法。最推薦使用PSTeX或PSTricks導出。

3、如何包含LaTeX公式？

如果在WinFIG中為LaTeX公式創建文本對象，則必須注意“ LaTeX”標志。激活文本工具后，這是右側工具欄中的一個按鈕。

如果未設置LaTeX標志，則會轉義一些字符，例如，將“ $ just_a_test”導出為“ \ $ just \ _a \ _test”，這適合LaTeX文本正確輸出特殊字符，但是如果要輸入公式，$和其他一些字符不能轉義。因此，為公式設置LaTeX標志。

LaTeX標志可防止轉義_或$等字符。然后，您可以像在LaTeX文檔中一樣輸入公式，例如，當您從Latex文件創建dvi文件時，$（x_i）^ 2 $將創建一個帶有下標i和上標2的公式。

4、如何使用PSTeX或PDFTeX創建LaTeX文件？

您可以將PostScript，LaTeX與PSTeX或PDFTeX導出混合使用。以下說明了PSTeX的必要步驟，但它與PDFTeX類似。

PSTex導出從一個FIG文件中創建了兩個文件，一個帶有后綴pstex_t，一個帶有后綴ps（對于PDFTeX導出，則為pdftex_t和pdf）。

示例：如果有文件foo.fig，則將獲得文件foo.pstex_t和foo.ps，其中PS文件包含圖形部分的PostScript代碼，而pstex_t文件包含文本對象的LaTeX代碼（帶有“ LaTeX”的代碼） ”標志）。pstex_t文件還包含PostScript文件的include偽指令，如下所示：

\ begin {picture}（0,0）％

\ includegraphics {foo.ps}％

\ end {picture}％

您仍然必須在LaTeX文檔中引用pstex_t文件。一個最小的LaTeX文件可能像這樣：

\ documentclass [11pt] {article}

\ usepackage {顏色}

\ usepackage {graphicx}

\ begin {document}

\ input {foo.pstex_t}

\ end {document}

5、我導出的PostScript或pdf文件不包含LaTeX格式的文本。

PS和PDF導出不應用LaTeX處理。這就是為什么LaTeX文本使用原始LaTeX語法顯示的原因。要獲取具有LaTeX格式的PS或PDF文件，您需要使用pstex或pdftex導出，將生成的pstex_t（或pdftex_t）文件導入到主LaTeX文檔中，并通過Latex（和dvips）或pdflatex運行主文檔。WinFIG包含一個便捷功能，可即時創建主文檔并執行所有必要步驟。

對于PostScript：選擇PostScript導出并設置復選框“使用LaTeX呈現LaTeX格式的文本”。

對于EPS：選擇EPS導出，然后選中“使用LaTeX渲染LaTeX格式的文本”復選框。

對于PDF：選擇PDF導出，然后選中“使用LaTeX渲染LaTeX格式的文本”復選框。如果希望將輸出裁剪到其內容，請參見以下問題。

您可以通過單擊“編輯TeX信封”按鈕來編輯臨時主文檔。

6、我無法從WinFIG導出任何文件。

檢查是否在桌面上拖動了WinFIG.exe。在這種情況下，WinFIG不再位于與fig2dev.exe相同的文件夾中，該文件在導出文件時被調用。如果是這種情況，請將WinFIG.exe放回其文件夾中，然后創建一個快捷方式。Windows幫助中有一個名為“在桌面上放置快捷方式”的幫助主題。

7、在WinFIG中，使用Xfig使用公制單位創建的圖形要小一些。

圖式圖基于1200 dpi存儲坐標。輸入設備（屏幕）自然會使用較小的分辨率，即80 dpi。因此，WinFIG / Xfig必須將鼠標單擊從顯示分辨率轉換為更高的文件分辨率。Xfig使用不同的顯示分辨率，具體取決于所使用的單位。如果該圖使用英制（英寸），則假定輸入設備具有固定的80 dpi。

如果該圖使用公制單位，則假定輸入設備的分辨率為76.2 dpi，但兩者的轉換為1200 dpi相同。

示例：如果使用“英寸”繪制4cm長的線，則得到p1（0，0）p2（1890，0）：

4cm == 1.575in == 1890像素在1200 dpi下

當您使用公制單位繪制同一條線時，該線從p1（0，0）延伸到p2（1800，0），這是不正確的。第二個坐標小80 / 76,2倍：1890 /（80 / 76,2）=1800。我認為這是一個錯誤。

Xfig顯示或?qū)С龆攘繕?biāo)準圖形時，它會按80 / 76.2 = 1.0499的比例放大以獲得正確的坐標。

WinFIG從圖形驅動程序動態獲取顯示分辨率，并將該分辨率用于兩個單位，即80 dpi或96 dpi。因此，它為兩個單位生成正確的坐標。我的Windows版本的fig2dev不會將指標坐標與1.0499相乘。如果要使用它來轉換Xfig創建的度量圖形，則必須使用-m 1.0499選項。

在Xfig和WinFIG之間交換文件：

使用英制單位的圖紙沒有問題

Xfig創建的度量標準圖形必須按1.0499進行縮放才能在WinFIG中獲得正確的尺寸。使用英制單位更容易從Xfig保存。

如果使用公制單位從WinFIG中保存，則可以在將文件加載到Xfig中之前，編輯FIG文件并用英制（第4行）替換公制。這將阻止Xfig將圖形縮放80 / 76,2

在Windows上使用fig2dev轉換圖形：

使用英制單位的圖紙沒有問題

Xfig創建的度量圖形必須使用“ -m 1.0499”放大

WinFIG創建的度量圖形沒有問題

您可以僅使用英制單位來避免所有麻煩。
