尺寸公差輔助標注插件

本流程為規格公差輔助標注程序流程。它可輔助標注塑件公差、橡膠件公差及其沖壓件公差。這一程序流程嚴苛依照塑件公差國家行業標準GB/T14486-2008、橡膠件公差國家行業標準GB/T3672.1-2002及其沖壓件公差國家行業標準GB/T13914-2002定編，根據程序流程你能輕輕松松標注塑件、橡膠件或沖壓件的公差。

安裝步驟

1)將配件內容壓縮包解壓到你特定的部位，可以放到D盤或E盤，路徑名mccad2)在AutoCAD專用工具菜單欄-gt;選擇項-gt;文檔菜單欄，選定適用文件搜索途徑，并點一下右邊的加上按鍵加上一個檢索途徑部位，并根據訪問，挑選剛剛的壓縮包解壓部位(如D:/mccad)，OK后撤出。3)在AutoCAD專用工具菜單欄-gt;載入應用軟件，開啟載入/卸載應用程序流程對話框，挑選右下方的運行組，并在運行組對話框里將\mccad\文件目錄下的addtol.lsp添加到運行組里，明確撤出對話框。4)假如你的CAD是2010版本號之上的，則必須單獨免費下載適用VBA的控制模塊，請到下列連接安裝下載：http://knowledge.autodesk/support/autocad/downloads/caas/downloads/content/download-microsoft-visual-basic-applications-module.html(以前裝完的，則只要將addtol.dvb文檔拷貝到原先的文件目錄下遮蓋掉則文檔則可)

使用方法

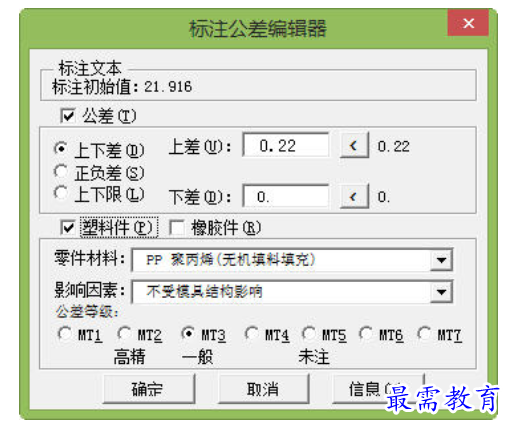

在cmd中實行“ADDTOL”指令或“AT”指令，并挑選你需要標注公差的規格，則可表明對話框。提醒：如果你填了上關后，負差則會自行會在后面的提示中表明出去，你點“l(fā)t;”號就可以將負差載入到框中去。

更新日志

規格公差輔助標注 5.0 全新升級特點（發布日期：2013-9-3）

1)增加沖壓件公差輔助標注，實行我國GB/T13914-2002規范。2)舍棄應用客戶環境變量來儲存原材料信息，而選用了XRecord來儲存原材料及公差級別信息，并在下一次開啟對話框時拿取之前的級別信息。3)提升了直徑、半經及其重要規格這種輔助標注作用。4)調整了塑膠公差誤啟用了塑膠公差的難題

塑膠與橡膠件公差標注 4.0 全新升級特點（發布日期：2013-8-29）
