StarUML 官方中文版v2.7.0

StarUML中文版是一種創建UML類圖，是一種生成類圖和其他類型的統一建模語言(UML)圖表的工具，是一個開源項目之一發展快、靈活、可擴展性強(zj)。軟件工程uml畫圖必備工具，這個版本是免安裝的。方便快捷無需安裝。StarUML中文版是一款開放源碼的 UML 開發工具，可繪制9款UML圖：用例圖、類圖、序列圖、狀態圖、活動圖、通信圖、模塊圖、部署。需要的朋友千萬不要錯過哦！

軟件特色

      可繪制9款UML圖：用例圖、類圖、序列圖、狀態圖、活動圖、通信圖、構件圖、部署圖以及復合結構圖等。

      完全免費：StarUML是一套開放源碼的軟件，不僅免費自由下載，連代碼都免費開放。

      多種格式影像文件：可導出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。

      語法檢驗：StarUML遵守UML的語法規則，不支持違反語法的動作。

      正反向工程：StarUML可以依據類圖的內容生成Java、C++、C#代碼，也能夠讀取Java、C++、C#代碼反向生成類圖。反向工程有兩個主要用途，其一是舊有的源碼反轉成圖之后，可以構建UML模型的方式繼續將新的設計添加上去;另一項用途是想要解析源碼時，可以通過反轉的類圖來理解，不再需要查看一行又一行的代碼，這將節省大量的時間和精力。

      支持XMI：StarUML接受XMI 1.1、1.2和1.3版的導入導出。XMI是一種以XML為基礎的交換格式，用以交換不同開發工具所生成的UML模型。

      導入Rose文件：StarUML可以讀取Rational Rose生成的文件，讓原先Rose的用戶可以轉而使用免費的StarUML。早期，Rational Rose是市場占有率最高的UML開發工具，同時也是相當昂貴的工具。由于Rational Rose非常聞名，后來讓IBM給收購了。

      支持模式：支持23種GoF模式(Pattern)，以及3種EJB模式。GoF模式出自于Erich Gamma等4人合著的Design Patterns：Elements of Reusable Object-Oriented Software一書，其內列出了23種軟件模式，可解決軟件設計上的特定問題。StarUML也支持3種常用的EJB模式，分別為EntityEJB、MessageDrivenEJB、SessionEJB。

      StarUML也結合了模式和自動生成代碼的功能，方便落實設計。

FAQ

      問：如何使用staruml畫用例圖?

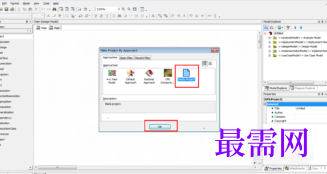

      答：打開StarUML軟件，界面如下。選擇“Empty Project”，單擊OK。

      右鍵單擊界面中的“Untitled”，選擇"Add"》“Model”，命名為egg1。
