cxad齒輪繪畫工具 免費版

cad齒輪繪畫工具免費版是一款基于CAD軟件的插件程序，通過cad齒輪繪畫工具免費版能夠在制圖時快速添加齒輪圖形，并包含制作齒輪所需的繪圖工具，可為工作人員快速完成繪制齒輪圖形任務。

安裝方法

　　1、解壓上述下載文件，文件名稱為 GEARM.LSP;

　　2、將GEARM.LSP文件復制到cad安裝目錄下的support文件夾中;

　　3、打開cad，工具——加載應用程序——選擇GEARM.LSP，單擊加載即可。

使用方法

　　1、在屏幕右下方輸入命令GEAR

　　2、Number of teeth(24)：24 輸入齒輪齒的個數

　　3、gear modulus(0.4)： 0.4 輸入齒輪模數

　　4、pressure angle(20)： 20 輸入壓力角

　　5、number of points on curve(10):10 輸入曲線上的點的數目

　　6、center of gear： 鼠標點擊齒輪中心點

　　此時屏幕已出現部分齒輪

　　7、finish of gear?(Y)：Y

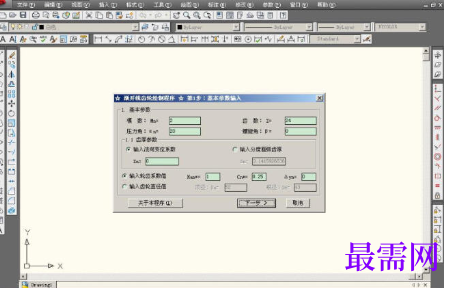

軟件截圖
