曉奇液晶漢字取模軟件 電腦版 v2.2.3.3

     曉奇液晶漢字取模軟件電腦版一款很容易操作的LCD/LED點陣取模軟件，該軟件占用內存也很小。曉奇液晶漢字取模軟件電腦版能夠讓用戶完全不用關心字模部分，只管編寫程序，編完以后用字模軟件幫你自動生成一個.h文件加入到你的工程中就行了，軟件可設置不同的取模方式，特殊液晶、普通液晶均可適用!

液晶顯示漢字原理

      1602內部CGRAM用于自定義的字符點陣的存儲，總共64字節。由上一步點陣提取可知，每一個字符由8個字節數據組成。所以64字節CGRAM存儲器，能夠存儲8組自定義字符的點陣數組。

      按照CGRAM地址劃分為 0-7為第一組，8-15為第二組，依次類推56-63為第8組數據。

      曉奇液晶漢字取模軟件電腦版把自定義字符的數組按8個字節一組存儲到CGRAM中。

      自定義字符存儲到CGRAM的任意一組以后，每一個組(8個字節)也有一個顯示編碼。按順序依次為00H-07H 。顯示時，只要調用每一組的編碼，即可以顯示相應的字符。

      注：內部常用字符顯示時，顯示編碼是從0x20開始的。0x00-0x0f是專門留給自定義字符顯示的。0x00-0x07和0x08-0x0f內容是一樣的。例如：調用0x01 位置和0x09位置，顯示的內容是一樣的。

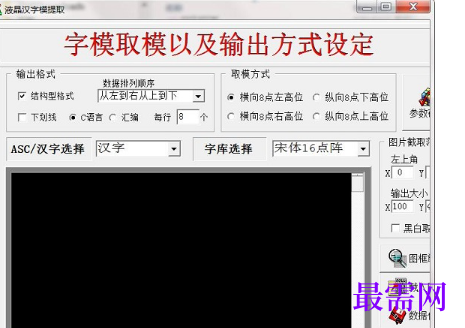

使用說明

      1.提取以后的點陣碼可以隨意修改點陣數據，使用鼠標的左鍵為加一點，右鍵為擦除一點。

      修改完畢請按旁邊的確認鍵將數據記錄到點陣碼中，否則您的修改將自動放棄。

      曉奇液晶漢字取模軟件電腦版包中的文件ee.c作為一個簡單例程供提取測試用
