Creo3.0 破面修補教程詳解6.使用替換邊修復

6.使用替換邊修復

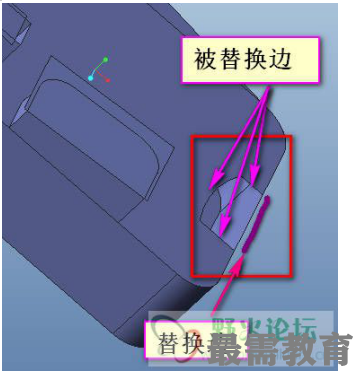

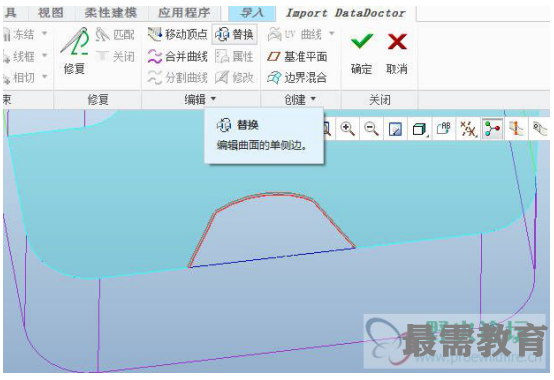

如下圖，使用替換邊，即使用目的變（現有或自己建立），替換掉現在存在的邊達到修改的效果。

我們介紹使用自己建立的方式（同樣可以采用草繪曲線的方式）

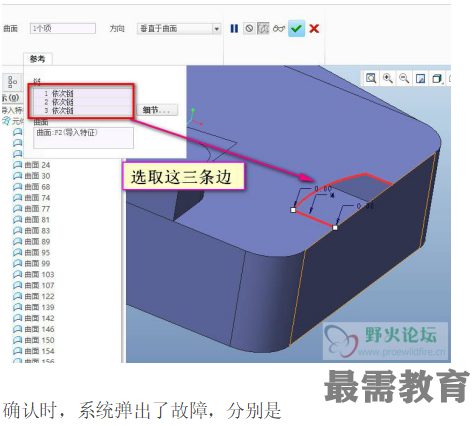

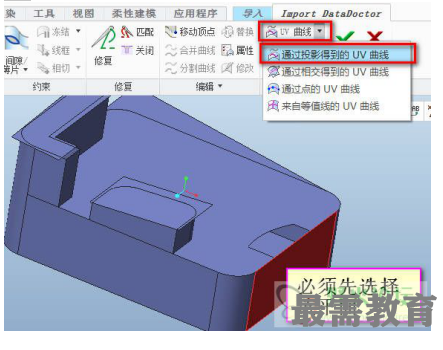

選中需要投影的平面，此時UV曲線的命令已經可以使用，按下圖操作

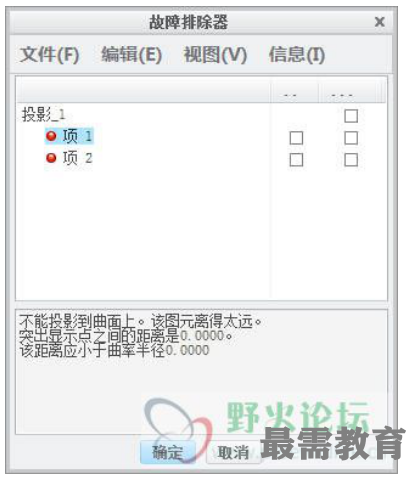

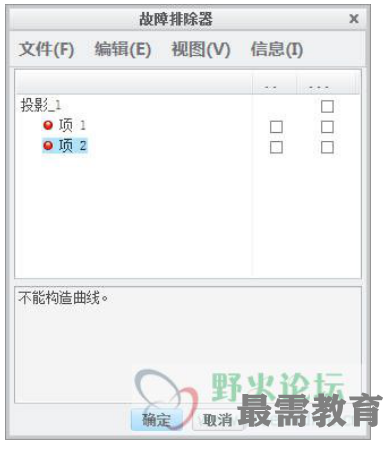

這是因?yàn)榍€和平面的夾角太小，不能爭取投影，我們可以適當更改曲線的形狀，重新投影

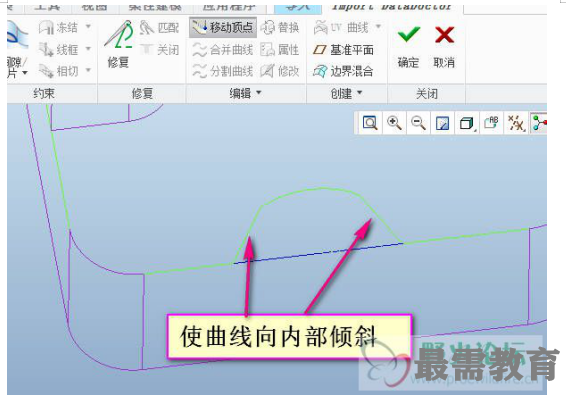

使用移動頂點命令修改，然后重新投影，不會發生錯誤。

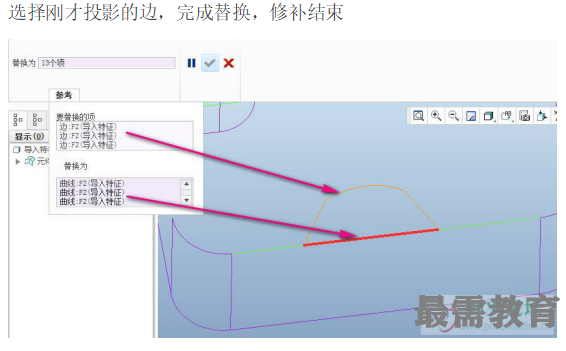

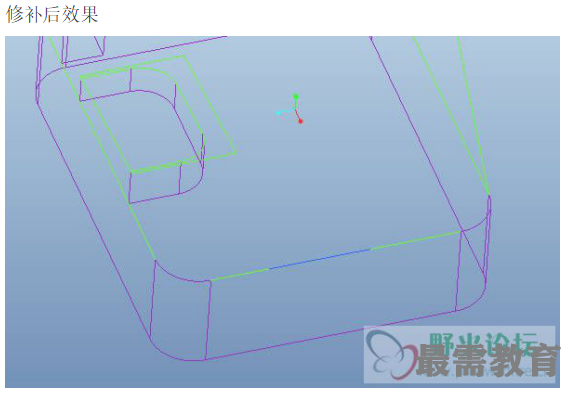

選著剛才需要投影的三條邊，使用替換命令
