CREO 常見問題 3.16 工程圖中創建剖視圖時，導入的曲面零件隱藏線也全部顯示出來 如何處理

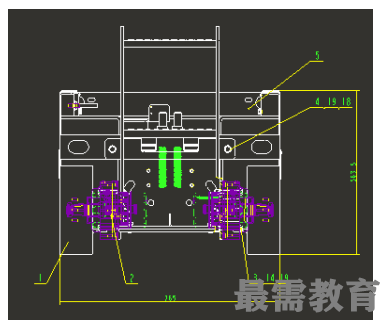

 問題描述：如果組件中有外部導入的曲面零件，在創建工程圖時，這種零部件的隱藏線也會全部顯示出來，顯得圖紙很亂。創建剖視圖的時候，移除面組隱藏線的選項不可用。見下圖：

解決方法：

1、繪圖選項 show_quilts_in_total_xsecs 必須設置為 yes

2、橫截面必須以模型&面組選項創建，在 Creo 2.0 里如圖

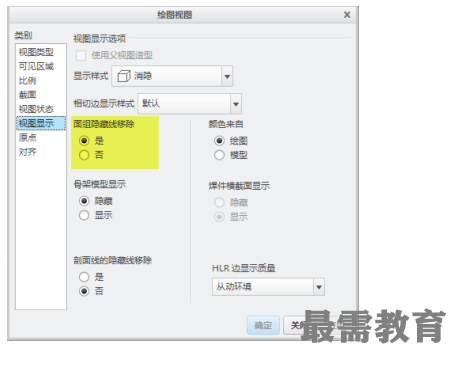

3、設置完成后效果如圖：面組隱藏線移除命令可以使用
