Cre2.0 關系建模 比較與約束

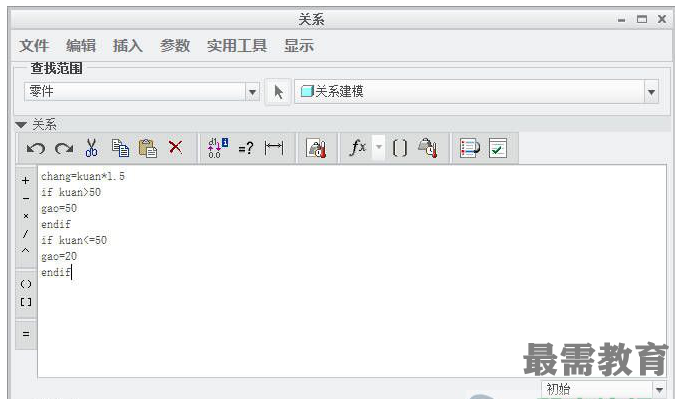

chang=kuan*1.5
if kuan>50
gao=50
endif
if kuan<=50
gao=20
endif

關系式的含義是
長=寬*1.5
如果寬＞50
高=20
如果寬≤50

高=20

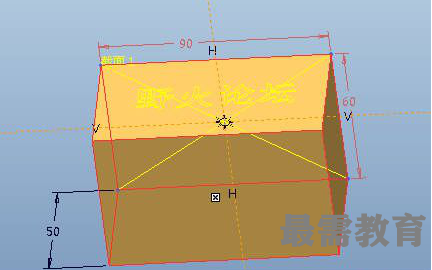

然后我們修改高的尺寸為60，并重新生產模型

修改高的尺寸為5，并重新生產模型

下面我們將關系的約束，我們保證該立方體的體積為1000，讓模型自動對參數進行調整

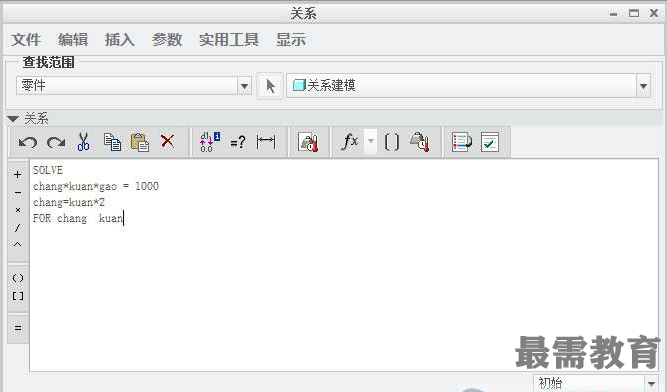

SLVE
chang*kuan*gao = 1000
chang=kuan*2
FR chang  kuan

關系式的含義是
計算方程
長*寬*高=1000
長=寬*1.5
長、寬為關系變量

在該方程中，chang、kuan尺寸是關系是指定的，gao尺寸通過用戶修改

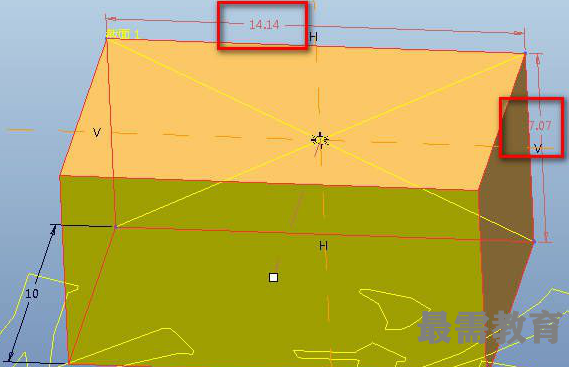

我們修改高度尺寸為10，看模型的變化
