Creo 3.8 概念: 任務 1. 在裝配中使用查詢選擇。

提問人:劉團圓發布時間:2020-10-14

1.禁用所有“基準顯示”類型。

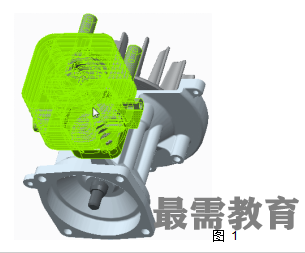

2.將光標置于裝配上。

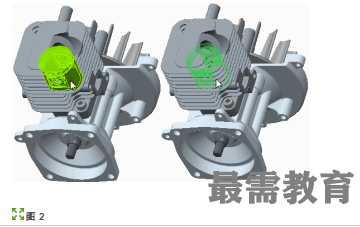

3.單擊鼠標右鍵進行查詢直到突出顯示了 PISTON_9.PRT,然后單擊以選擇它。


4.稍微向下移動光標直到預選了 CYLINDER_9.PRT 模型。

5.按 CTRL 鍵,然后單擊鼠標右鍵并選擇“從列表中拾取”(Pick From List)。

   有必要單擊鼠標右鍵并按住以顯示彈出菜單。

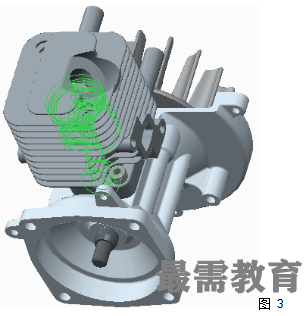

2.仍按 CTRL 鍵,在“從列表中拾取”(Pick From List) 對話框中選擇 CONNECTING_ROD_9.PRT。

   單擊“確定”(OK)。

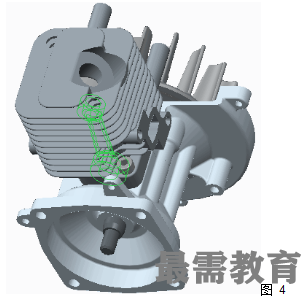

按 CTRL 鍵并將光標置于 PISTON_9.PRT 上。單擊鼠標右鍵進行查詢直到突出顯示了 PISTON_9.PRT,然后選擇它。此操作取消選擇了元件。
