Creo 3.9 概念: 任務 1. 在裝配模型中使用“搜索工具”(Search Tool)。

提問人:劉團圓發布時間:2020-10-14
1.僅啟用下列“基準顯示”類型:image.png。

2.在功能區中,選擇“工具”(Tools)選項卡。

3.單擊“調查”(Investigate) 組中的“查找”(Find)image.png 。

4.在“搜索工具”(Search Tool) 對話框中,從“查找”(Look for) 下拉列表中選擇“元件”(Component)。

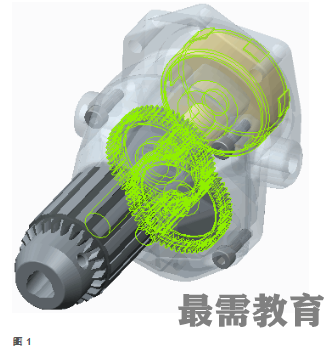

?鍵入*gear_shaft_11作為標準值。

?單擊“立即查找”(Find Now)。

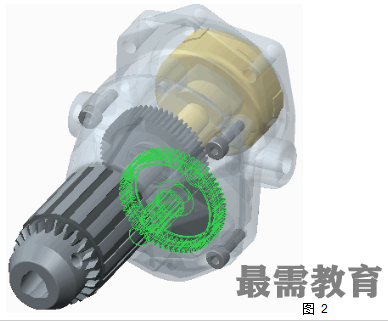

?在“查找到的列表”中,選擇第一個元件,按 CTRL 鍵,然后選擇第二個元件和第三個元件。


?選擇 REDUCTION_GEAR_SHAFT_11 并單擊“添加項目”(Add Item) 。

?單擊“關閉”(Close)。

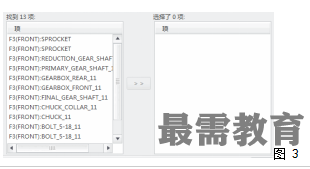

5.單擊“查找”(Find)image.png 來啟動“搜索工具”(Search Tool)。

6.在“搜索工具”(Search Tool) 對話框中,從“查找”(Look for) 下拉列表中選擇“特征”(Feature)。

?從“查找標準”(Look by) 下拉列表中選擇“基準平面”(Datum Plane)。

?鍵入front作為標準值。

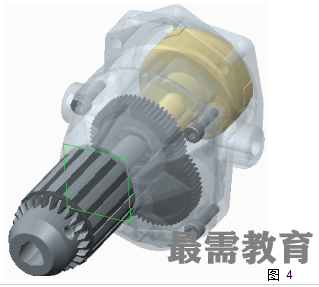

?單擊“立即查找”(Find Now)。


7.在“搜索工具”(Search Tool) 對話框中,從“查找范圍”(Look in) 下拉列表中選擇 DRILL_CHUCK_11.ASM。

8.單擊“立即查找”(Find Now)。

9.將“查找范圍”(Look in) 改為 CHUCK_11.PRT。

10.單擊“立即查找”(Find Now)。

11.在“查找到的列表”中,單擊“添加項目”(Add Item) ,然后單擊“關閉”(Close)。
