Creo 3.9 概念:任務 2. 在零件模型中使用“搜索工具”(Search Tool)。

提問人:劉團圓發布時間:2020-10-14
1.打開 GEARBOX_FRONT_11.PRT。

2.按 CTRL+F 啟動“搜索工具”(Search Tool)。

3.在“搜索工具”(Search Tool) 對話框中,如有必要,將“查找”(Look for) 改為“特征”(Feature)。

?將“查找標準”(Look by) 改為“特征”(Feature)。

?鍵入reduction*作為標準值。

?單擊“立即查找”(Find Now)。

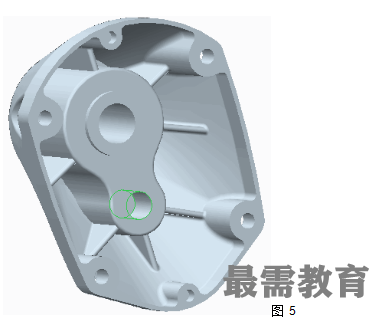

?選擇 REDUCTION_GEAR_HOLE 并單擊“添加項目”(Add Item) 。

?單擊“關閉”(Close)。


4.取消選擇此特征。

5.選擇“工具”(Tools)選項卡并單擊“查找”(Find)image.png 以啟動“搜索工具”(Search Tool)。

6.在“搜索工具”(Search Tool) 對話框中,將“查找”(Look for) 改為“基準平面”(Datum Plane)。

?鍵入rib*作為標準值。

?單擊“立即查找”(Find Now)。

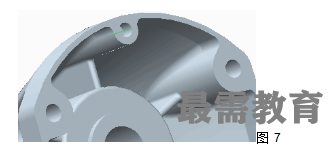

?選擇 RIB_PLANE_3,然后單擊“添加項目”(Add Item) 。

?單擊“關閉”(Close)。


7.取消選擇基準平面。


9.從狀態欄中單擊“查找”(Find) image.png。

10.在“搜索工具”(Search Tool) 對話框中,將“查找”(Look for) 改為“軸”(Axis)。

?鍵入*pin*作為標準值。

?單擊“立即查找”(Find Now)。

?選擇 ALIGNMENT_PIN_TOP,然后單擊“添加項目”(Add Item) 。

?單擊“關閉”(Close)。


過程就此結束。
