Creo 3.10 概念: 使用智能選擇過濾器

提問人:劉團圓發布時間:2020-10-14
使用智能選擇過濾器

如果智能選擇過濾器可用,Creo Parametric 將自動選擇它。使用智能選擇過濾器時,特征、幾何或元件的選擇是一個嵌套的過程。這意味著,在初始選擇后,您可選擇關注的特定項。使用智能過濾器時有兩個選擇級別:

?特征/元件級別

?幾何級別

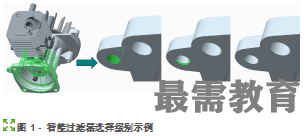

在圖形窗口中在零件上選擇時,初始選擇將以綠色線框對特征進行突出顯示。智能選擇過濾器隨即自動縮小選擇范圍,使您能夠在要修改或用來創建其他特征的特征上選擇特定項。例如,可選擇要添加倒角的邊。對您可能要選擇的三個特定項進行不同的突出顯示,如圖 1 所示。


選定曲面以深綠色突出顯示;選定邊以綠色加粗突出顯示;選定的頂點以綠色加號突出顯示。整個選擇過程自動進行。如果首先放大模型的特定區域,則該過程通常更容易。

裝配具有類似的選擇模式。初始選擇元件,然后是幾何,如曲面、邊和頂點。

如果禁用預選突出顯示,則智能選擇過濾器不可用。
