Creo 3.11 概念:任務 1. 在裝配中使用選擇過濾器。
1.禁用所有“基準顯示”類型。
2.將選擇過濾器改為“零件”(Parts)。
3.從圖形窗口中選擇 BOLT_5-18_7.PRT。

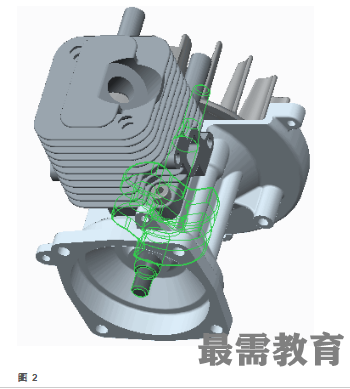

從圖形窗口中選擇 CRANKSHAFT_7.PRT。
5.請注意,已自動取消選擇 BOLT_5-18_7.PRT。

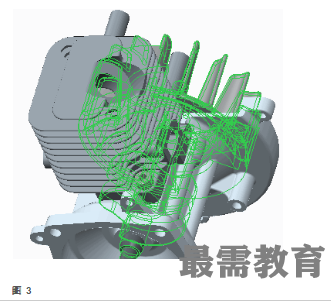

6.按住 CTRL 鍵并從圖形窗口中選擇 FLYWHEEL_7.PRT。
7.按住 CTRL 鍵并從圖形窗口中選擇 CRANKSHAFT_7.PRT。請注意,該零件將取消選擇。
8.取消選擇 FLYWHEEL_7.PRT。
9.將選擇過濾器改為“特征”(Features)。

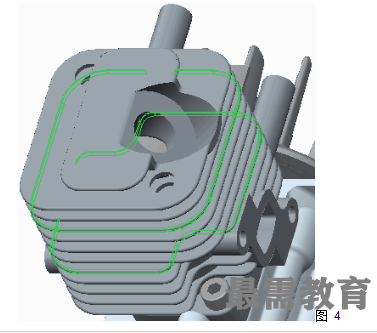

10.按住 CTRL 鍵并選擇這兩個倒圓角特征。
11.取消選擇倒圓角。
按住 CTRL 鍵并選擇這兩個孔特征。
13.取消選擇孔。
14.將選擇過濾器改為“幾何”(Geometry)。

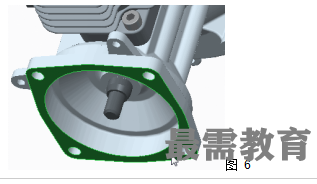

15.在 ENG_BLOCK_FRONT_7.PRT 上放大,并選擇前曲面。
16.在 BOLT_5-18_7.PRT 元件上放大。
17.選擇 BOLT_5-18_7.PRT 的六角形上的內部平面曲面,如左圖所示。
18.選擇 BOLT_5-18_7.PRT 的六角形上的頂部邊,如右圖所示。
19.選擇 BOLT_5-18_7.PRT 的六角形上的頂點。
20.取消選擇頂點。
21.啟用“平面顯示”(Plane Display) 和“軸顯示”(Axis Display) 。
22.在功能區中,選擇“視圖”(View)選項卡。
23.啟用“平面標記顯示”(Plane Tag Display) 和“軸標記顯示”(Axis Tag Display) 。
24.將選擇過濾器改為“基準”(Datums)。
25.按住 CTRL 鍵并選擇基準軸A_4和基準平面TOP。
26.取消選擇基準平面。
27.禁用“平面標記顯示”(Plane Tag Display) 和“軸標記顯示”(Axis Tag Display) 。
過程就此結束。
