Creo 3.12 概念: 選擇多個元件

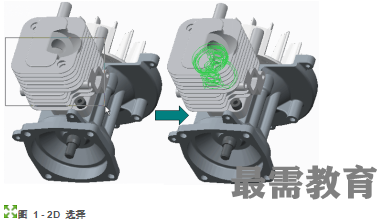

您可以使用 2D 或 3D 框選擇來選擇元件。執行下列步驟來使用 2D 框選擇：

?從裝配中，將選擇過濾器更改為“零件”(Parts)。

?在模型上繪制矩形。繪制矩形時遵循的方向決定系統是使用“在框內”(Inside Box) 還是使用“交叉”(Crossing) 選擇類型。

執行下列步驟來使用 3D 框選擇：

?在裝配中，單擊3D 框選擇，然后選擇平面或曲面。

?在所選平面內繪制矩形。繪制矩形時遵循的方向?qū)Q定系統是使用“在框內”(Inside Box) 還是使用“穿過框”(Crossing Box) 選擇類型。

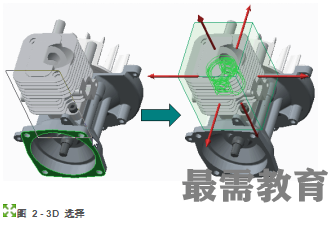

?創建矩形之后，3D 框會顯示出來，如圖 2 所示。

拖動箭頭會顯示在每個曲面上。您可以拖動箭頭，并注意元件會動態選擇。

2D 和 3D 選擇框選項

使用選擇框時，可以使用下列選擇類型：

?在框內選擇 - 僅選擇完全位于框內的元件。要實現此類選擇，請從左上方向右下方繪制選擇矩形。

?跨框選擇 - 選擇框內或與框交叉的所有元件。要實現此類選擇，請從右下方向左上方繪制選擇矩形。

使用框選擇時的注意事項

使用框選擇時，請考慮下列事項：

?創建框區域時，可以從 2D 或 3D 模型方向進行操作。對于 3D 框選擇，從多個方向來操控框區域可能會很有用。

?系統會考慮要用于選擇的元件邊界框。
