Creo 3.12 概念: 任務 1. 使用 2D 框選擇方式來選擇元件。

提問人:劉團圓發布時間:2020-10-14
1.禁用所有“基準顯示”(Datum Display) 類型。

2.將選擇過濾器更改為“零件”(Parts)。

3.定向為 LEFT 視圖方向。

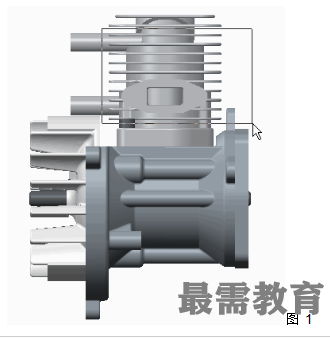

4.從模型的左上方向右下方繪制矩形,如圖所示。

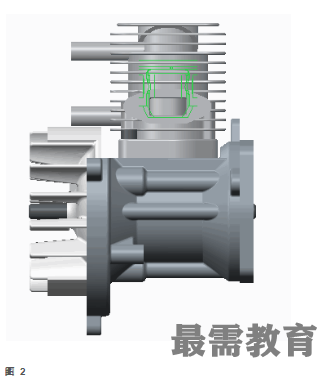

5.請注意所選的元件。


6.在背景中單擊,取消選擇所有元件。

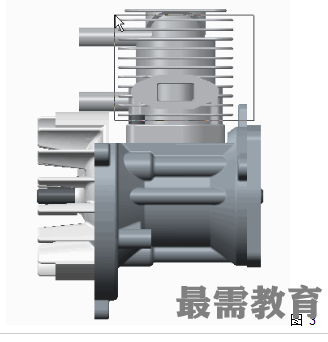

7.從模型的右下方向左上方繪制矩形,如圖所示。

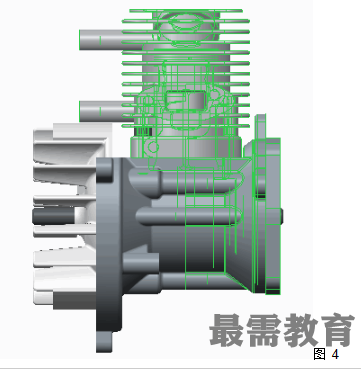

8.請注意所選的元件。


9.在背景中單擊,取消選擇所有元件。

10.將選擇過濾器更改回“智能”(Smart)。
