Creo 3.12 概念: 任務 2. 使用 3D 框選擇方式來選擇元件。

提問人:劉團圓發布時間:2020-10-14
1.定向?yàn)椤皹?biāo)準方向”(Standard Orientation)。

2.在狀態欄中單擊3D 框選擇image.png。

3.選擇前曲面。

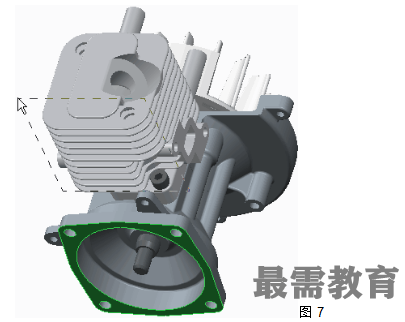

4.從模型的左上方向右下方繪制矩形,如圖所示。

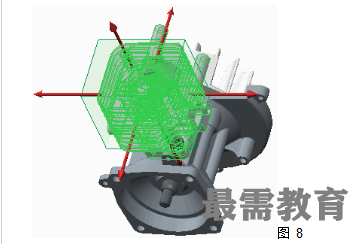

5.根據需要操控 3D 框以選擇所示的元件。


6.在背景中單擊,取消選擇所有元件。

7.單擊3D 框選擇image.png。

8.選擇前曲面。

9.從模型的右下方向左上方繪制矩形,如圖所示。


10.根據需要操控 3D 框以選擇所示的元件。


在背景中單擊,取消選擇所有元件。

過程就此結束。
