Creo 4.1 概念: 重命名對象

重命名特征

在零件模型中創建特征時，將根據其類型自動分配類屬名稱。例如，可將特征稱為“草繪 1”或“拉伸 2”，或者“旋轉 3”。這些名稱說明特征的類型，而不說明設計上下文中有什么特征。因此，將特征重命名為更具說明性的名稱會有所幫助。圖 1 顯示了進行特征重命名前后的模型樹。

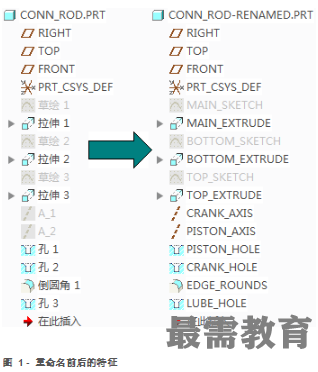

圖 1 - 重命名前后的特征

通過更具說明性的名稱對特征進行重命名后，可更直觀地查看模型樹。因此，需要對特征進行編輯時更容易找到特征。

可使用以下方法中的任何一個來重命名模型特征：

?在模型樹或圖形窗口中選擇特征，然后單擊鼠標右鍵并從圖形窗口或模型樹中選擇“重命名”(Rename)。

?在模型樹中選擇要重命名的特征。選擇后，再次從模型樹中選擇它。

名稱可包含多達 31 個字符并不可包括空格。

重命名元件

為避免裝配失敗，必須在裝配的上下文內 (而非使用 Windows 資源管理器) 重命名硬盤驅動器上的元件。

可使用以下兩種方法之一重命名元件：

?在磁盤上和會話中重命名 - 系統在系統內存中和硬盤驅動器上重命名元件。

?在會話中重命名 - 系統僅在系統內存中重命名元件。

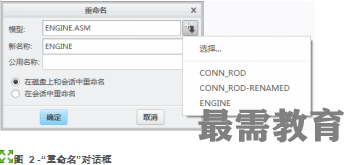

從“文件”(File) 菜單中單擊“文件”(File) > “管理文件”(Manage File) > “重命名”(Rename)。如圖 2 所示，在“重命名”(Rename) 對話框內，可單擊“命令和設置”(Commands And Settings) ，然后從模型樹或圖形窗口中選擇要重命名的元件。

還可在“重命名”(Rename) 對話框中重命名裝配。請注意出現此對話框時，裝配是要重命名的默認項。
