Creo 4.4 概念: 編輯特征

“編輯”(Edit) 是可從模型樹或彈出菜單中找到的菜單選擇。選擇“編輯”(Edit) 之后，選定特征或元件的尺寸會顯示在圖形窗口中。您也可以雙擊特征來打開“編輯”模式。

您可以使用“編輯”，通過下列其中一種方法快速更改選定特征的尺寸：

?直接編輯尺寸 - 要直接編輯尺寸，只需雙擊該尺寸并更改其值。

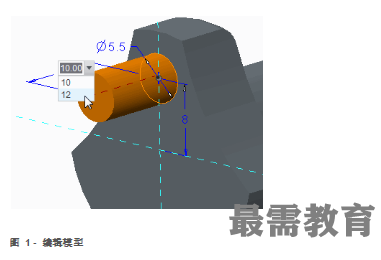

?使用“最近使用的”(Most Recently Used) 選項編輯 - 編輯模型尺寸時，也可以使用“最近使用的”(Most Recently Used) 選項。雙擊尺寸時，下拉列表會顯示模型的最近值。您可從此列表中選擇合適的值。

“最近使用的”(Most Recently Used) 選項只會顯示當前會話中的最近值。它并不會顯示先前 Creo Parametric 會話中使用的值。

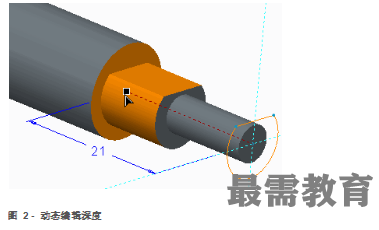

?使用拖動器 - 拖動為倒圓角與倒角、陣列尺寸或特征的深度或角度顯示的控制滑塊。

您也可以使用顯示在某些尺寸箭頭上的尺寸拖動器來動態編輯該特定尺寸。

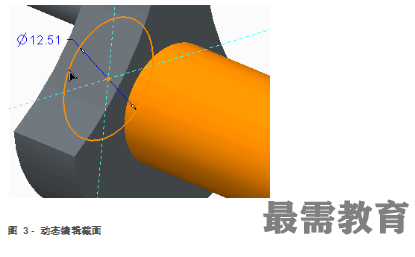

?拖動截面圖元 - 您可以拖動截面的圖元以動態更新幾何。

默認情況下，特征會在進行編輯時實時重新生成。另外，子特征也會實時重新生成。如果拖動大型模型中的父特征，實時重新生成可能會很慢。

如果特征編輯完后無法成功重新生成，則會在光標旁顯示警告圖標，幾何也會顯示成紅色。您可以直接撤消編輯，或?qū)⑻卣鞲幕爻晒Φ臓顩r。其他受影響而未成功重新生成的下游特征會顯示成藍色。

編輯右鍵單擊選項

在“編輯”模式下，下列選項在您單擊鼠標右鍵時出現的彈出菜單中可用：

?“顯示拖動器”(Display Draggers) - 可以開啟和關閉拖動控制滑塊的顯示。

?“顯示尺寸”(Display Dimensions) - 可以開啟和關閉尺寸的顯示。關閉尺寸后，您仍可拖動特征的截面圖元。

?“顯示草繪尺寸”(Display Sketch Dimensions) - 可以開啟和關閉截面尺寸的顯示。關閉截面尺寸后，您仍可拖動截面的圖元。

?“自動重新生成”(Auto Regenerate) - 可以開啟和關閉自動重新生成功能。關閉自動重新生成后，所有拖動器皆會關閉，您只能直接更新尺寸或拖動截面圖元。幾何并不會動態更新，您必須手動重新生成模型。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Edit\Features文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊EDIT-FEATURES.PRT。
