Creo 4.4 概念: 任務 1. 使用各種方法編輯模型中的特征。

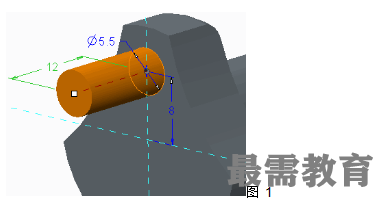

2.在圖形窗口中，雙擊“拉伸 3”(Extrude 3)。

3.雙擊深度尺寸8，將其改為12，然后按 ENTER 鍵。

4.單擊背景。

5.雙擊尺寸12，將其改為10，然后按 ENTER 鍵。

6.單擊背景。

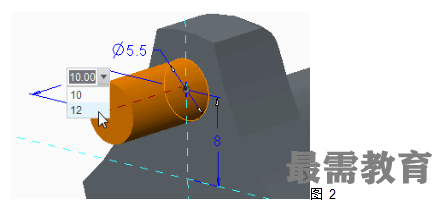

7.雙擊尺寸10，并從下拉列表中選擇12。

8.單擊背景。

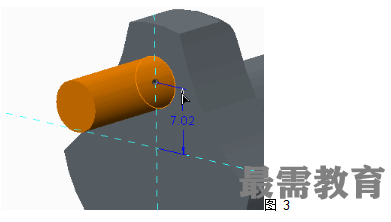

9.單擊“8 尺寸拖動器”(8 dimension dragger)，然后將其大約拖動至7。

10.單擊背景退出“編輯”模式。

11.在“圖形中”(In Graphics) 工具欄中單擊“已命名視圖”(Named Views) 并選擇 3D。

12.在模型樹中，選擇“拉伸 1”(Extrude 1)，單擊鼠標右鍵，然后選擇“編輯”(Edit)。

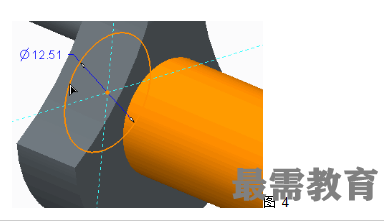

13.單擊圓形截面并將其直徑拖動至大約12.5。

14.在背景中單擊兩次退出“編輯”模式。

15.在模型樹中，選擇“拉伸 4”(Extrude 4)，單擊鼠標右鍵，然后選擇“編輯”(Edit)。

16.單擊鼠標右鍵并選擇“顯示草繪尺寸”(Display Sketch Dimensions)，關閉其顯示。

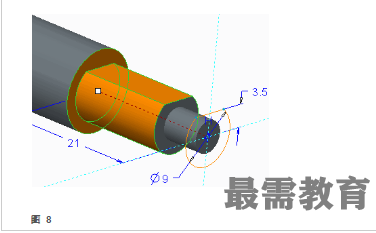

17.將深度控制滑塊拖動至約21。

18.單擊鼠標右鍵并選擇“顯示草繪尺寸”(Display Sketch Dimensions)，打開其顯示。

19.在背景中單擊兩次退出“編輯”模式。

20.編輯“拉伸 5”(Extrude 5)。

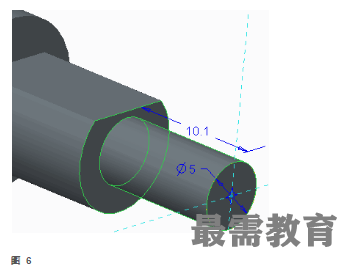

21.將深度控制滑塊拖動至約10。

22.單擊鼠標右鍵并選擇“自動重新生成”(Auto Regenerate)，將其關閉。

23.請注意，橙色預覽幾何會消失。

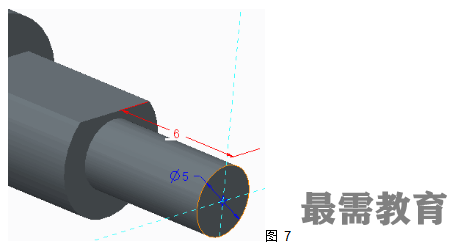

24.雙擊此近似尺寸并將其改為6。

25.請注意，幾何并未動態更新。

26.選擇模型樹中的“拉伸 4”(Extrude 4)。

27.雙擊3尺寸并將其改為3.5。

28.從“操作”(Operations) 組的“重新生成”(Regenerate) 類型下拉菜單中選擇“自動重新生成”(Auto Regenerate) 。

29.請注意，幾何的兩處編輯皆已更新。

30.單擊背景退出“編輯”模式。

過程就此結束。
