Creo 4.5 概念: 使用“編輯定義”編輯特征

提問人:劉團圓發布時間:2020-10-14
使用“編輯定義”(Edit Definition),您可以通過重定義特征的以下方面顯著更改模型:

?類型 - 例如,將伸出項更改為切口。

?大小 - 增大或減小特征。

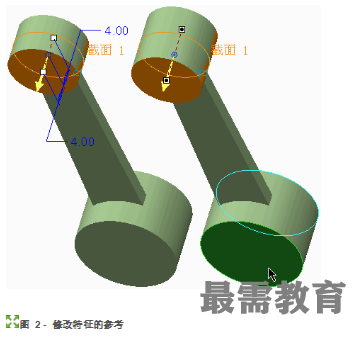

?形狀 - 例如,將圓切口更改為方切口。


?位置 - 將切口從一個參考移動到其他參考。

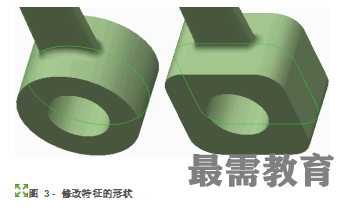

?參考 - 更改特征的位置或更改尺寸參考。


?選項 - 更改特征的其他細節,例如深度。


完成編輯特征的定義后,系統會自動為您重新生成模型以包含您剛剛進行的更改。

在“編輯定義”(Edit Definition) 中,您可以通過以下方式修改模型:

1.使用操控板進行編輯 - 操控板為圖形區域,可在其中更改特征的類型、大小、形狀和位置。

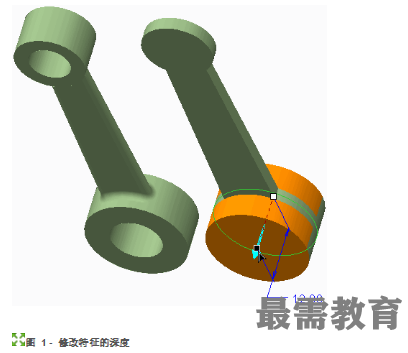

2.使用拖動控制滑塊進行編輯 - 通過操縱拖動控制滑塊可直接在模型上更改特征。所做更改動態顯示在圖形窗口中。

3.使用各種上下文相關的選項 - 可通過右鍵單擊動態預覽或拖動控制滑塊訪問這些選項。

操控板右側的圖標集可執行以下操作:

?“預覽特征”(Preview Feature) image.png- 提供完成特征或元件在圖形窗口中的外觀預覽。

?“暫停特征”(Pause Feature)image.png- 暫停當前特征的編輯定義操作,使您能夠執行其他功能,如插入基準特征。

?“恢復特征”(Resume Feature) image.png- 恢復暫停的特征編輯定義操作。

過程設置:

1.為避免命名沖突,建議您先保存您的工作,然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型,再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory),然后導航到PTCU\CreoParametric2\Edit\Definition文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊EDIT-DEFINITION.PRT。
