Creo 4.6 概念: 激活和編輯模型

提問人:劉團圓發布時間:2020-10-14

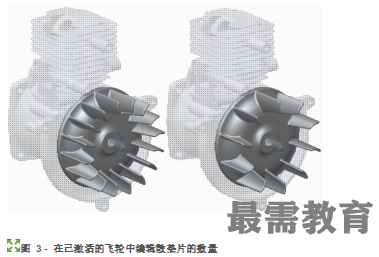

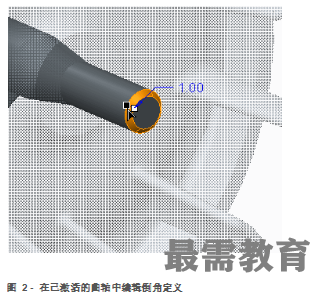

在開放的裝配中,可以激活單個元件或裝配內的子裝配。然后可以在已激活的元件或已激活的子裝配的元件的特征上執行“編輯”和“編輯定義”操作。

image.png  image.png

還可以在頂級裝配的上下文中的已激活的零件或子裝配上創建特征。

如果您知道您需要在裝配的上下文內編輯多個特征,請考慮在模型樹內開啟特征顯示,以幫助您進行選擇。

在裝配中激活元件或子裝配與通過單擊“窗口”(Windows) image.png激活窗口不同。但是,可以單擊此圖標以重新激活頂級裝配。

活動元件或子裝配在 Creo Parametric 界面中以三種方式表示:

?綠色符號將顯示在活動元件旁邊的模型樹中。

?圖形窗口中的文本說明了哪個元件是活動的。

?所有其他非活動元件都變成不可用并在圖形窗口中以灰色顯示。


過程設置:

1.為避免命名沖突,建議您先保存您的工作,然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型,再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory),然后導航到PTCU\CreoParametric2\編輯\激活文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊ACTIVATE_EDIT.ASM。
