Creo 4.6 概念: 任務 1. 激活裝配元件并編輯其特征。

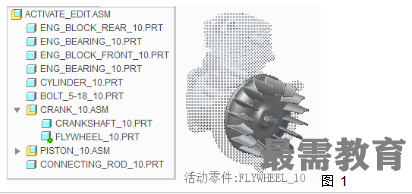

2.在模型樹中,展開 CRANK_10.ASM 子裝配。
?右鍵單擊 FLYWHEEL_10.PRT 并選擇“激活”(Activate)。

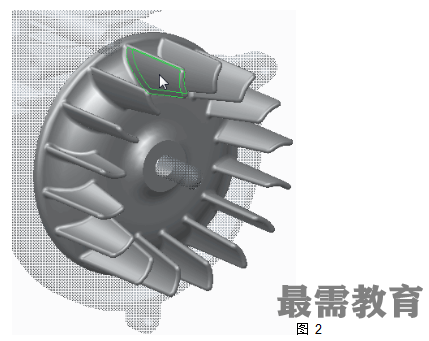

3.選擇一個散熱片,右鍵單擊,然后選擇“編輯”(Edit)。

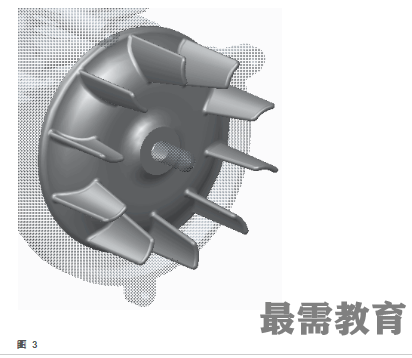

4.雙擊 16 FIN_ROUNDS 值,將其改為10,然后按 ENTER 鍵。
5.在“操作”(Operations) 組中單擊“重新生成”(Regenerate) 。

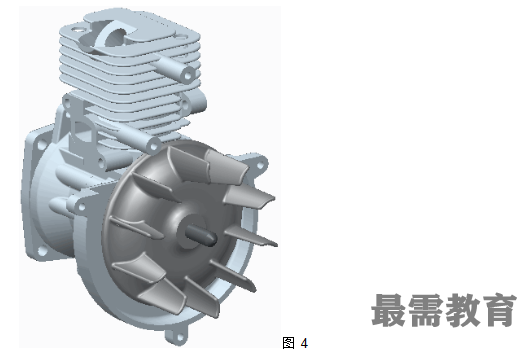

6.在快速訪問工具欄中單擊“窗口”(Windows) ,然后選擇 ACTIVATE_EDIT.ASM 以激活頂級裝配。
7.在模型樹中,右鍵單擊 CRANKSHAFT_10.PRT,然后選擇“激活”(Activate)。
8.放大到 CRANKSHAFT_10.PRT 的末端。

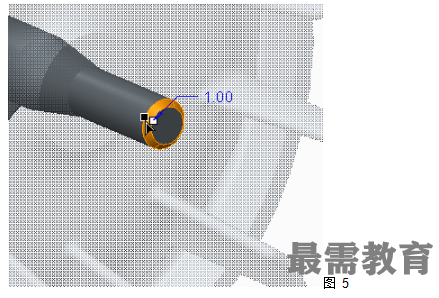

9.選擇倒角,右鍵單擊,然后選擇“編輯定義”(Edit Definition)。
10.將拖動控制滑塊拖動到值1。
11.單擊“完成特征”(Complete Feature) 。
12.在模型樹中,右鍵單擊 ACTIVATE_EDIT.ASM,然后選擇“激活”(Activate)。
過程就此結束。
