Creo 4.7 概念: 刪除和隱含項目

如果從模型中刪除某個項并保存，則該項將被永久地從模型的圖形顯示和重新生成循環中移除。隱含某個項也會將該項從圖形顯示和重新生成循環中移除。但是，可以通過將其恢復來恢復隱含的項?；謴碗[含的項會將該項返回至圖形顯示和重新生成循環中。

?將會通過黑色的方框在模型樹中指示隱含的項。但是，默認情況下，隱含的項不會在模型樹中顯示。圖 1 顯示了兩個隱含的項。

?隱含項會使重新生成的速度加快。但是，這并不是說隱含項是用于管理復雜模型或大型裝配的一種技術。

?可以通過單擊“操作”(Operations) 組下拉菜單并選擇“恢復”(Resume) > “恢復全部”(Resume All) 來恢復所有隱含的項。

?可通過從“操作”(Operations) 組中的“刪除”(Delete) 類型下拉菜單中選擇“刪除直到模型的終點”(Delete to End of Model) 來選擇某個對象并刪除從該對象到模型終點的所有對象?？赏ㄟ^單擊“操作”(Operations) 組下拉菜單并選擇“隱含”(Suppress) > “隱含直到模型的終點”(Suppress to End of Model) 來選擇某個對象并隱含從該對象到模型終點的所有對象。

可通過從“操作”(Operations) 組中的“刪除”(Delete) 類型下拉菜單中選擇“刪除不相關的項”(Delete Unrelated Items) 來選擇某個對象并刪除除了選定對象及其父項之外的所有對象?？赏ㄟ^單擊“操作”(Operations) 組下拉菜單并選擇“隱含”(Suppress) > “隱含不相關的項”(Suppress Unrelated Items) 來選擇某個對象并隱含從該對象到模型終點的所有對象。

處理父項/子項關系

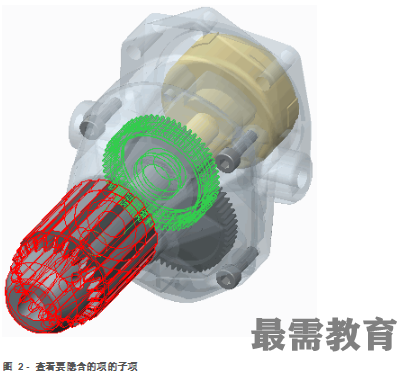

如果隱含的項是另一項的父項，則子項將突出顯示為紅色，并且系統將警告您子項也將隱含。在圖 2 中，齒輪是鉆頭卡盤子裝配 (決定齒輪的組裝方式) 的父項。

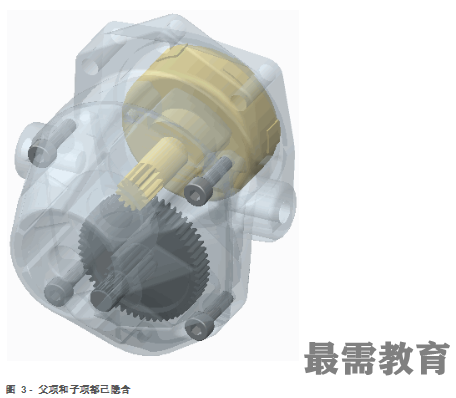

因此，當隱含齒輪時，也會隱含卡盤裝配，如圖 3 所示。

如果試圖刪除是另一項的父項的項，則同一個父項/子項關系仍有效。子項將再次突出顯示為紅色并且系統也將再次警告您需要刪除子項。

最佳做法

推薦使用“隱含”(Suppress) 和“恢復”(Resume) 來暫時移除圖形窗口中的特征或元件以測試設計變量。在保存最終設計之前移除 (刪除) 所有隱含的特征或元件是最佳做法。

如果要長期移除圖形窗口中的非實體特征或元件，使用層或簡化表示是最佳做法。
