Creo 4.8 概念: 編輯特征和元件可見性

“隱藏”和“取消隱藏”操作分別從圖形顯示中移除和顯示元件或非實體特征幾何。

在完成任務時，可以隱藏項目以便于選擇和可視化。任務完成后可以取消隱藏項目，將其返回到顯示狀態。

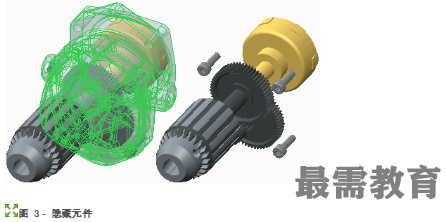

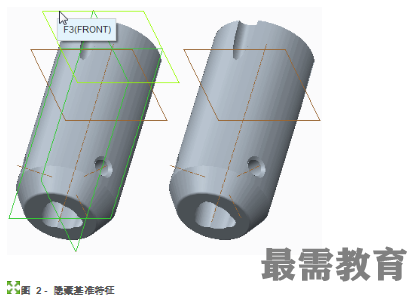

?隱藏的對象在模型樹中顯示為灰色。圖 1 中的基準特征和孔是隱藏的。

?隱藏對象不會影響與其他元件或特征的父項/子項關系。

?在零件中隱藏非實體幾何特征不會從顯示中移除幾何，而是僅從顯示中隱藏特征的非實體元件 (例如，孔的軸)。

?隱藏項放置在“層”樹的“隱藏項”(Hidden Items) 層中。

?通過從“可見性”(Visibility) 組的“取消隱藏”(Unhide) 類型下拉列表中選擇“全部取消隱藏”(Unhide All) ，可以同時取消隱藏所有隱藏對象。“全部取消隱藏”(Unhide All) 不會取消隱藏由 Creo Parametric 自動隱藏的項，例如實時創建的層項和基準，或者使用的草繪。

保存特征和元件可見性

如果想要隱藏項在文件下次打開 (一旦從會話中拭除文件) 時仍以隱藏狀態打開，您必須從“可見性”(Visibility) 組的“狀況”(Status) 類型下拉菜單中選擇“保存狀況”(Save Status) 選項，以便能夠在保存模型前保存對“隱藏/取消隱藏”(Hide/Unhide) 狀況的更改。默認情況下，對“隱藏/取消隱藏”(Hide/Unhide) 狀況的更改不會隨模型一起保存。

最佳做法

建議使用“隱藏/取消隱藏”(Hide/Unhide) 在圖形窗口中暫時移除非實體特征或元件。如果要長期移除圖形窗口中的非實體特征或元件，使用層或簡化表示是最佳做法。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\View\Visibility文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊FEAT_COMP_VISIBILITY.ASM。
