Creo 4.8 概念: 任務 1. 編輯裝配中的元件可見性。

提問人:劉團圓發布時間:2020-10-15

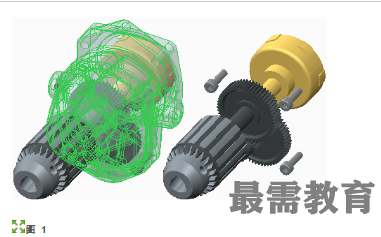

1.禁用所有“基準顯示”類型。

2.在功能區中,選擇“視圖”(View)選項卡。

3.按 CTRL 鍵并選擇 GEARBOX_FRONT_13.PRT 和 GEARBOX_REAR_13.PRT。

4.從“可見性”(Visibility) 組中單擊“隱藏”(Hide)image.png 。


5.按 CTRL 鍵并選擇所有四個 BOLT_5-18_13.PRT 元件。

6.右鍵單擊,選擇“隱藏”(Hide)。

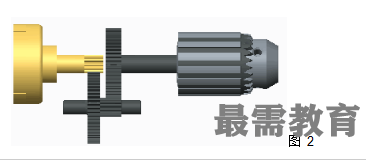

7.在“圖形中”工具欄中單擊“已命名視圖”(Named Views) image.png,然后選擇 LEFT。


8.從快速訪問工具欄中單擊“保存”(Save)image.png 。

?單擊“確定”(OK)。

9.如果需要,將消息日志擴展為兩行。

10.請注意警告消息 (聲明層顯示未保存)。

11.從“可見性”(Visibility) 組的“狀況”(Status) 類型下拉菜單中,選擇“保存狀況”(Save Status)image.png 。


?單擊“確定”(OK)。
