Creo 4.8 概念: 任務 2. 編輯零件中的特征可見性。

提問人:劉團圓發布時間:2020-10-15
1.打開 CHUCK_13.PRT。

2.啟用“平面顯示”(Plane Display)image.png 和“軸顯示”(Axis Display)image.png 。

3.按住 CTRL 鍵并在圖形窗口中選擇基準平面 RIGHT、TOP 和 FRONT。

4.右鍵單擊,選擇“隱藏”(Hide)。


5.展開模型樹中的第一個“陣列 (孔)”(Pattern (Hole))特征。

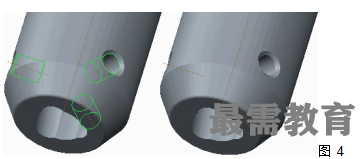

?選擇各個“孔”特征,將其突出顯示。

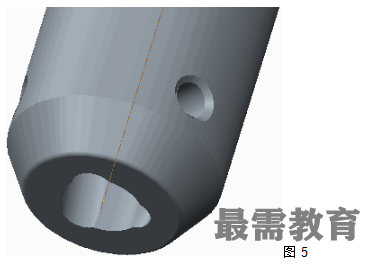

選擇第一個“孔標識 156”(Hole id 156),單擊鼠標右鍵并選擇“隱藏”(Hide)。


?軸被隱藏,但孔本身不受影響。

2.按住 CTRL 鍵并選擇另外兩個“孔”特征。

3.右鍵單擊,選擇“隱藏”(Hide)。


4.在功能區中,選擇“視圖”(View)選項卡。

5.從“狀況”(Status) 類型下拉菜單中選擇“保存狀況”(Save Status) 。

6.在快速訪問工具欄中單擊“保存”(Save) 。

o單擊“確定”(OK)。


過程就此結束。
