Creo 5.1 概念: 查看草繪器理論

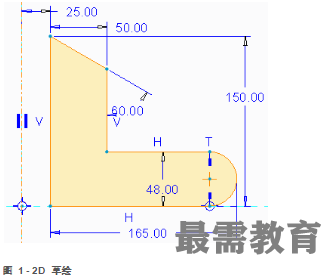

在 Creo Parametric 中，使用 2D 草繪器模式以捕捉工程概念。使用稍后會進行相應修剪、約束、標注和修改的多種類型的線在 2D 平面中草繪概念。圖 1 中顯示的是草繪的示例。

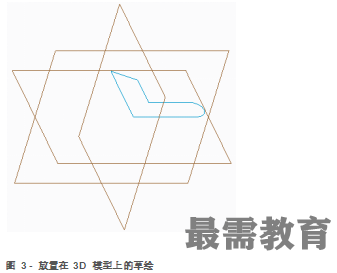

此 2D 草繪隨后會放置到 3D 模型中，如圖 3 所示。

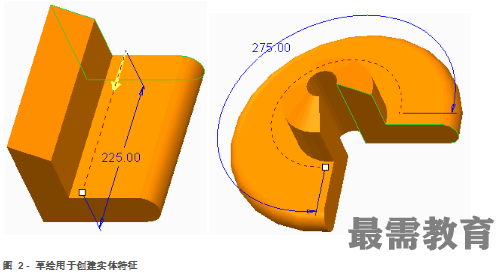

放置了草繪后，可將其用于創建實體特征，如圖 2 所示。

請注意可使用相同的草繪來創建兩個完全不同類型的幾何。
