Creo 5.3 概念: 修改草繪器顯示

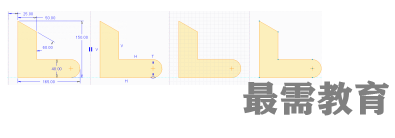

當進入“草繪器”模式時，在完成任務的同時，可控制四種不同的“草繪器顯示”(Sketcher Display) 類型來輔助可視化：

?“顯示尺寸”(Display Dimensions) - 開啟或關閉尺寸的顯示。

?“顯示約束”(Display Constraints) - 開啟或關閉約束的顯示。

?“顯示柵格”(Display Grid) - 開啟或關閉柵格的顯示。

?“顯示頂點”(Display Vertices) - 開啟或關閉截面頂點的顯示。

可在“草繪”(Sketch) 功能區選項卡的“圖形中”工具欄和“設置”(Setup) 組中找到這些“草繪器顯示”(Sketcher Display) 類型。

在適用的情況下，給定練習的“草繪器顯示”(Sketcher Display) 包括在程序和練習步驟中。當在練習中看到草繪器顯示圖標時，應該設置草繪器顯示以與之匹配。請考慮下列示例：

僅啟用下列“草繪器顯示”類型：

此步驟指示您應該啟用尺寸、約束和頂點的顯示。

草繪器檢查顯示工具

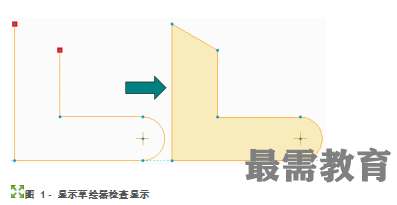

“草繪器”(Sketcher) 包含四個檢查顯示工具以幫助分析和解決常見的草繪問題。默認情況下將啟用這些工具中的兩個，并且這兩個工具可以在“草繪”(Sketch) 功能區選項卡的“檢查”(Inspect) 組中獲得：

?“突出顯示開放端點”(Highlight Open Ends)  與多個圖元互不相同的圖元的端點被突出顯示。例如，草繪的所有開放端點都將被加亮。突出顯示在開放端點上顯示為一個大的紅色正方形。

?“著色封閉環”(Shade Closed Loops)  構成封閉環的圖元的內部區域被著色。默認著色顏色為淡黃色。

將草繪定向至與屏幕平行

默認情況下，進入“草繪器”(Sketcher) 時，將保留模型的當前方向。但是，隨時可以單擊“圖形中”工具欄中的“草繪視圖”(Sketch View) 來將草繪重定向至與屏幕平行。當創建更復雜的草繪時，此方向是大有好處的。
