Creo 5.4 概念: 使用約束

約束草繪是捕獲設計意圖的一種重要手段。當您添加約束時，也將對草繪添加邏輯。還可最大程度減少所需的尺寸數以便歸檔您的設計意圖。由于以上原因，在標注草繪前約束草繪圖元非常重要。

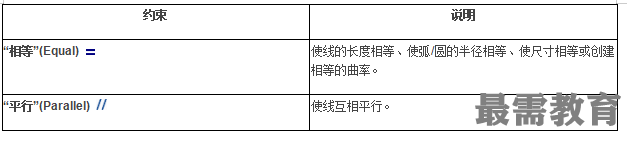

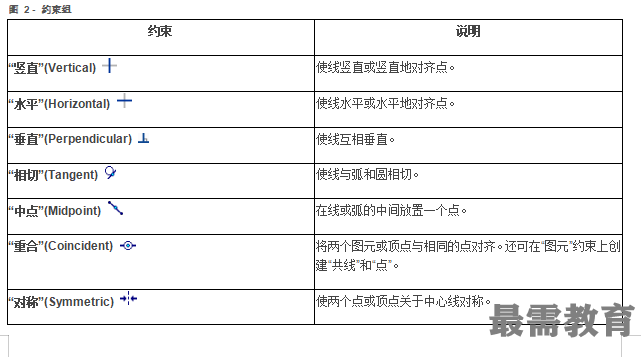

下表列出了可用約束，可從功能區“草繪”(Sketch) 選項卡的“約束”(Constrain) 組中激活約束，或通過選擇多個圖元然后單擊鼠標右鍵激活約束：

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Constraints文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊CONSTRAINTS.PRT。
