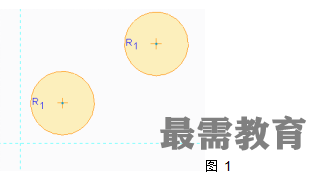

Creo 5.4 概念: 任務 1. 對“草繪 1”特征應用“相等”、“水平”和“重合”約束。

2.在模型樹中，右鍵單擊“草繪 1”(Sketch 1)，然后選擇“編輯定義”(Edit Definition)。

3.僅啟用下列“草繪器顯示”類型：。

4.單擊功能區“約束”(Constrain) 組中的“相等”(Equal) 。

?選擇小圓，然后選擇大圓。

?使用“相等”約束時，可選擇兩個或更多圖元或尺寸以將其設置為相等。

單擊“約束”(Constrain) 組中的“水平”(Horizontal) ，然后選擇每個圓的中心。

6.從“操作”(Operations) 組中的“選擇”(Select) 類型下拉菜單中選擇“依次”(One-by-One) 。

7.拖動圓心以測試“水平”約束。

8.拖動圓半徑以測試“相等半徑”約束。

9.在“快速訪問”工具欄中兩次單擊“撤消”(Undo) 。

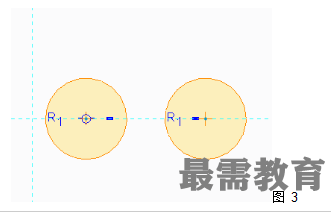

10.單擊“約束”(Constrain) 組中的“重合”(Coincident) ，然后選擇一個圓心和水平參考。

單擊功能區“草繪”(Sketch) 選項卡中的“確定”(OK) 。
