Creo 5.4 概念: 任務 3. 對“草繪 3”特征應用“垂直”、“相等”、“豎直”和“重合”約束。

2.單擊“約束”(Constrain) 組中的“垂直”(Perpendicular) ，然后選擇上部和右側的線。

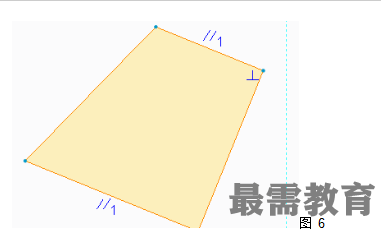

3.單擊“約束”(Constrain) 組中的“平行”(Parallel) ，然后選擇上部和下部的線。

4.單擊鼠標中鍵兩次以啟用選擇。

5.按 CTRL 鍵并選擇上部和下部的線，然后單擊鼠標右鍵并選擇“相等”(Equal)。

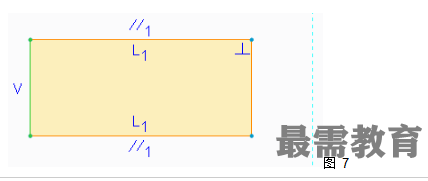

6.選擇左側的線，然后單擊鼠標右鍵并選擇“豎直”(Vertical)。

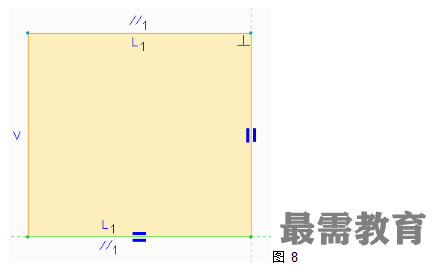

7.選擇右側的線，按 CTRL 鍵，選擇豎直參考，然后單擊鼠標右鍵并選擇“重合”(Coincident)。

?選擇下部的線，按 CTRL 鍵，選擇水平參考，然后單擊鼠標右鍵并選擇“重合”(Coincident)。

\

8.單擊“確定”(OK) 。

?對于大部分約束類型，您可以先選擇圖元，然后單擊鼠標右鍵以應用所需約束。
