Creo 5.4 概念: 任務 4. 對“草繪 4”特征應用“重合”、“相切”和“對稱”約束。

1.編輯“草繪 4”(Sketch 4) 的定義。

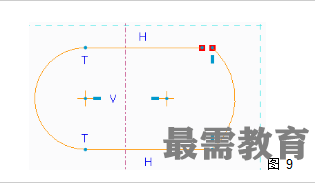

2.請注意以紅色突出顯示的開放端。

3.按 CTRL 鍵并在間隙的一側上選擇端點。

?單擊鼠標右鍵并選擇“重合”(Coincident)。

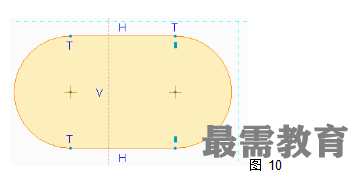

4.單擊“約束”(Constrain) 組中的“相切”(Tangent) ，然后選擇右側的弧和上部的線。

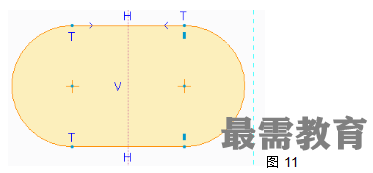

5.單擊“約束”(Constrain) 組中的“對稱”(Symmetric) ，然后選擇右側弧的上頂點、左側弧的上頂點以及豎直中心線。

?單擊“依次”(One-by-One) 。

6.向右拖動中心線。

7.單擊“確定”(OK) 。

過程就此結束。
