Creo 5.5 概念: 使用實時約束草繪

草繪幾何圖元時，將動態顯示即時約束來快速捕捉設計意圖。當您基于顯示的約束草繪幾何時，約束實際上會引起幾何捕捉。例如，當您草繪一條接近水平的線時，水平約束將動態顯示并捕捉水平線，使您快速捕捉自己的水平線設計意圖。利用這些約束可確保您無需在草繪圖元后手動限制它們。

草繪時出現約束，可以執行以下操作來進一步輔助您：

?鎖定約束 - 允許您鎖定約束，以使幾何保留捕捉狀態。如圖 1 所示，已鎖定的約束將用圓圈指示。

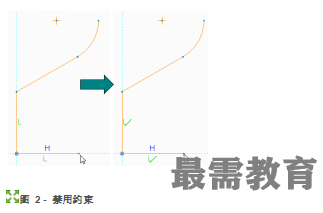

禁用約束 - 允許您禁用約束，這樣它將不會影響幾何。當然，您始終可以重新啟用已禁用的約束。如圖 2 所示，已禁用的約束將用斜杠指示。

?禁用即時顯示約束 - 允許您在不顯示任何即時約束的情況下草繪圖元。

?切換活動約束 - 當約束在草繪過程中即時顯示時，以綠色顯示的被認為是活動約束。同時出現多個約束時，只有一個可作為活動約束?；顒?dòng)約束具備預先定義的將對其應用的操作。只有同時出現多個即時約束時，切換操作才可用。在圖 3 中，“等長”約束在左側圖像中處于活動狀態，“水平”約束在右側圖像中處于活動狀態。

下表中列出了可用操作以及相應的鼠標和鍵盤操作：

       約束操作                            鼠標/鍵盤操作

鎖定/禁用/啟用約束            單擊鼠標右鍵可在兩個約束類型之間切換。

禁用即時顯示約束            草繪該圖元時按住 SHIFT 鍵。

切換活動的約束            按 TAB 鍵。

即時操控約束不會取消您正在使用的“草繪器”圖元工具。例如，如果您正在草繪一條線并操控動態顯示的約束，那么“線”工具將仍保持活動狀態。
