Creo 5.6 概念: 草繪直線

?“線鏈”(Line Chain) - 從“線”(Line) 類型下拉菜單中選擇“線鏈”(Line Chain) 或單擊鼠標右鍵并選擇“線鏈”(Line Chain)，在兩個選定點之間創建線。每次單擊鼠標時，都會創建一個線點或端點?？梢岳^續單擊鼠標，創建鏈接在一起的線。一條線的端點為下一條線的起點。可以單擊鼠標中鍵或從功能區的“草繪”(Sketch) 選項卡中選擇另一個功能來終止線的創建。

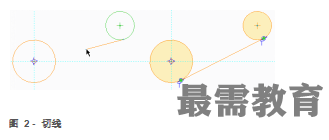

?“切線”(Tangent Line) - 從“線”(Line) 類型下拉菜單中選擇“直線相切”(Line Tangent) ，創建與兩個圓、兩條弧或一個圓與一條弧相切的線。創建切線時只能選擇弧或圓。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Line文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊SKETCH_LINES.PRT。
