Creo 5.6 概念: 任務 2. 在“草繪器”中草繪切線。

2.從功能區的“線”(Line) 類型下拉菜單中選擇“直線相切”(Line Tangent) 。

3.單擊較小圓的底部，開始草繪線。

4.在圓周圍移動光標，并注意線與圓保持相切。

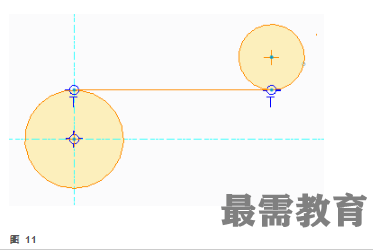

5.單擊較大圓的頂部，完成線的創建。請注意“相切”約束。

6.從“選擇”(Select) 類型下拉菜單中選擇“依次”(One-by-One) 。

7.選擇切線，然后按 DELETE 鍵。

8.單擊“直線相切”(Line Tangent) 。

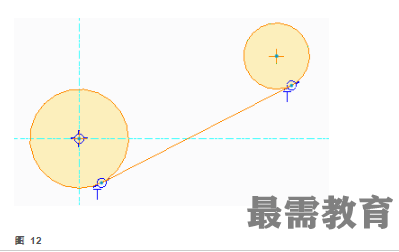

9.草繪第二條切線。

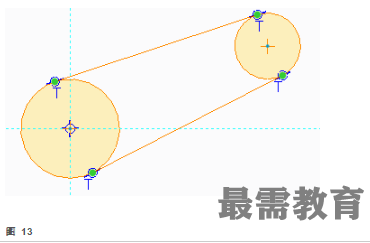

10.草繪第三條切線。

11.單擊“確定”(OK) 。

過程就此結束。
