Creo 5.7 概念: 草繪中心線

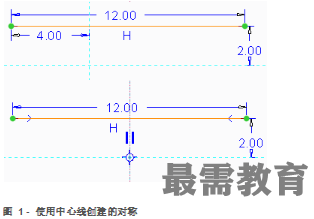

中心線是一種構造幾何，可用于通過草繪定義對稱線。

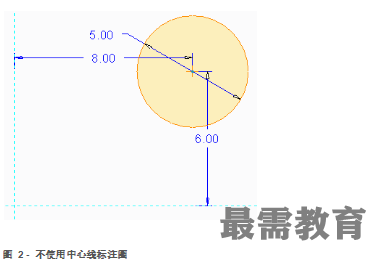

它們還可用于控制草繪幾何。在圖 2 中，圓標注到豎直和水平參考。

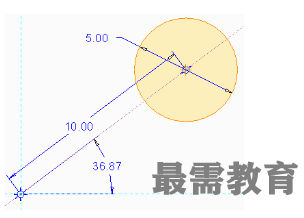

在圖 3 中，通過使用中心線對圓進行徑向標注。

與任何其他草繪圖元一樣，必須使用尺寸或約束對中心線進行完全約束。它們具有無限長度并且不創建特征幾何。

有兩種類型的構造中心線：

?“中心線”(Centerline) - 從“中心線”(Centerline) 類型下拉菜單中選擇“中心線”(Centerline) ，或單擊鼠標右鍵并選擇“中心線”(Centerline)，創建通過兩點的中心線。

?“相切中心線”(Tangent Centerline) - 從“中心線”(Centerline) 類型下拉菜單中選擇“中心線相切”(Centerline Tangent) ，創建相切于兩個圓、兩條弧或一個圓與一條弧的中心線。創建“相切中心線”時，只能選擇弧或圓。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Centerline文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊SKETCH_CENTERLINES.PRT。
