Creo 5.7 概念: 任務 1. 在“草繪器”中草繪中心線。

2.在模型樹中，選擇 CENTERLINE，單擊鼠標右鍵，然后選擇“編輯定義”(Edit Definition)。

3.只啟用以下“草繪器顯示”類型：。

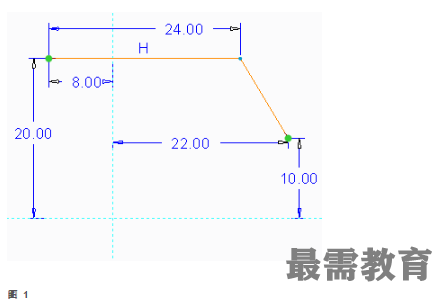

4.請注意水平線不關于豎直參考對稱。另請注意成角度線的標注模式。

5.單擊并在兩條線周圍拖動窗口。

6.按 DELETE 鍵。

7.從“草繪”(Sketching) 組的“中心線”(Centerline) 類型下拉菜單中選擇“中心線”(Centerline) 。

8.單擊豎直參考和水平參考的交點，開始草繪中心線。

9.向上移動光標并單擊豎直參考，以在豎直參考頂部創建豎直中心線。

10.單擊豎直參考和水平參考的交點，開始草繪第二條中心線。

11.拖動中心線，直至與豎直方向呈約70°，然后單擊進行放置。

12.從“線”(Line) 類型下拉菜單中選擇“線鏈”(Line Chain) 。

13.單擊圖形窗口的左上方象限，開始草繪線。

14.將光標水平移動到豎直中心線的右側，直到捕捉到它關于豎直中心線對稱，然后單擊進行放置。

15.單擊鼠標中鍵停止創建線。

16.從“選擇”(Select) 類型下拉菜單中選擇“依次”(One-by-One) ，然后單擊并拖動其中一個線端點，將其長度調整為約13。請注意，在調整長度時線仍然關于豎直中心線對稱。

17.單擊“線鏈”(Line Chain) 并選擇水平線的右端點。

18.將光標向下移動到成角度的中心線，在中心線上上下移動光標，直到出現垂直約束，然后單擊完成該線。

19.單擊鼠標中鍵停止創建線。

20.單擊“依次”(One-by-One) 并取消選擇線。

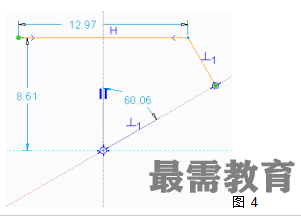

21.單擊成角度的中心線并將其拖動到約60°。請注意，成角度的線始終與成角度的中心線保持垂直。

22.在功能區中單擊“確定”(OK) 。

過程就此結束。
