Creo 5.8 概念: 草繪矩形和平行四邊形

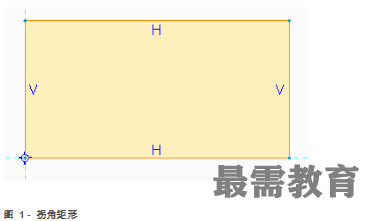

要創建拐角矩形，請從“矩形”(Rectangle) 類型下拉菜單中選擇“拐角矩形”(Corner Rectangle) ，或單擊鼠標右鍵，然后選擇“拐角矩形”(Corner Rectangle)。草繪矩形時，可通過單擊來定義兩個相對拐角的位置。

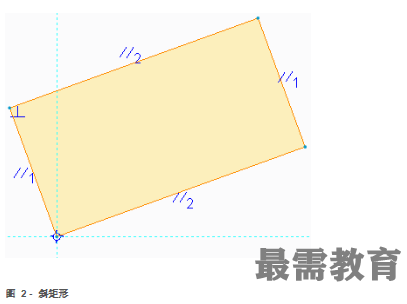

要創建斜矩形，請從“矩形”(Rectangle) 類型下拉菜單中選擇“斜矩形”(Slanted Rectangle) 。草繪斜矩形時，可通過單擊兩個位置來定義一條作為第一條邊的直線，然后指定第三個位置來定義寬度。

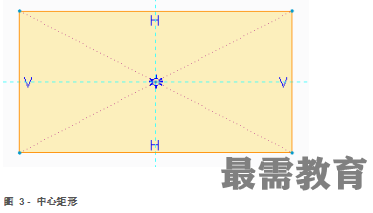

要創建中心矩形，請從“矩形”(Rectangle) 類型下拉菜單中選擇“中心矩形”(Center Rectangle) 。草繪中心矩形時，可通過單擊來定義矩形中心與一個拐角的位置。矩形的創建方式是使經過矩形中心且連接相對拐角的兩條對角構造直線在兩個方向上對稱。

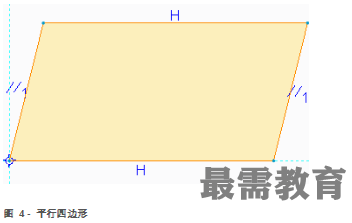

要創建平行四邊形，請從“矩形”(Rectangle) 類型下拉菜單中選擇“平行四邊形”(Parallelogram) 。草繪平行四邊形時，可通過單擊兩個位置來定義一條作為第一條邊的直線，然后指定第三個位置來定義寬度與側角。

草繪矩形與平行四邊形時，請記住下列事項：

?建立完畢后，四條線是獨立的。

?可以分別刪除、修剪及對齊各條線。

您應使用“中心矩形”類型來創建對稱矩形。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Rectangle_Parallelogram文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊RECTANGLE_PARALLELOGRAM.PRT。
