Creo 5.8 概念: 任務 2. 草繪平行四邊形和斜矩形。

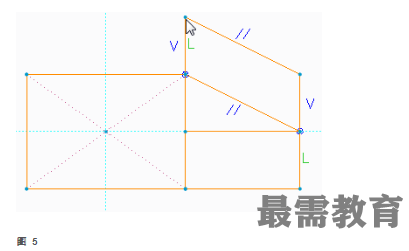

1.從“草繪”(Sketching) 組的“矩形”(Rectangle) 類型下拉菜單的中選擇“平行四邊形”(Parallelogram) 。

2.單擊第二個矩形的右上頂點，然后單擊第一個矩形的右上頂點。

3.豎直向上移動光標，直到高度捕捉到相等長度為止，然后單擊完成平行四邊形。

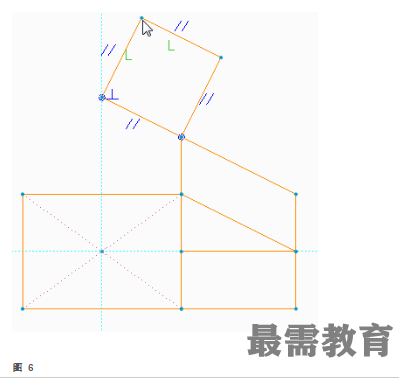

4.從“草繪”(Sketching) 組的“矩形”(Rectangle) 類型下拉菜單的中選擇“斜矩形”(Slanted Rectangle) 。

5.單擊平行四邊形的左上頂點來開始草繪。

6.將光標移動到豎直參考，然后繼續(xù)向上移動，直到直線捕捉到平行邊為止，然后單擊一下。

7.向右上方移動光標，直到它捕捉到相等的長度為止，然后單擊完成斜矩形。

8.單擊中鍵停止草繪。

9.單擊功能區(qū)中的“確定”(OK) 。

過程就此結束。
