Creo 5.9 概念: 草繪圓

?“圓心和點”(Center and Point) - 從“圓”(Circle) 類型下拉菜單中選擇“圓心和點”(Center and Point) ，然后選擇圓心的位置和一個用于確定直徑的位置。也可以單擊鼠標右鍵并選擇“圓”(Circle)。

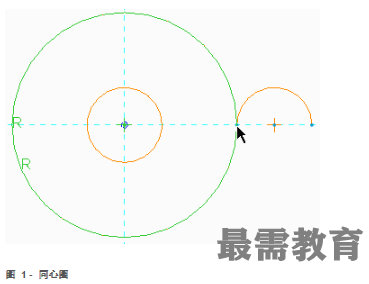

?“同心”(Concentric) - 從“圓”(Circle) 類型下拉菜單中選擇“同心”(Concentric) ，創(chuàng)建與現(xiàn)有圓或弧同心的圓。

?“3 點”(3 Point) - 從“圓”(Circle) 類型下拉菜單中選擇“3 點”(3 Point) ，然后選擇圓必須通過的三個位置。

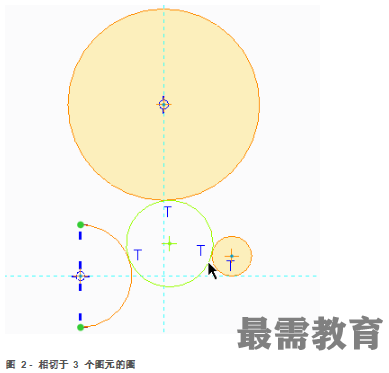

?“3 相切”(3 Tangent) - 從“圓”(Circle) 類型下拉菜單中選擇“3 相切”(3 Tangent) ，然后選擇三個必須與該圓相切的弧、圓或線。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關(guān)閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Circle文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊SKETCH_CIRCLES.PRT。
