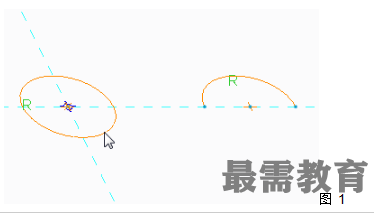

Creo 5.9 概念: 任務 1. 在“草繪器”中草繪圓和同心圓。

2.在模型樹中，右鍵單擊 CTR-PNT_CONCENTRIC_CIRCLE 并選擇“編輯定義”(Edit Definition)。

3.只啟用以下“草繪器顯示”類型：。

4.從“草繪”(Sketching) 組的“圓”(Circle) 類型下拉菜單中選擇“圓心和點”(Center and Point) 。

5.選擇豎直參考和水平參考的交點。

6.向外移動光標，直到圓直徑捕捉到與弧相等的直徑。單擊完成圓。

7.草繪另一個圓，使其捕捉到弧端點。

8.從“圖形中”工具欄中單擊“草繪視圖”(Sketch View) 。

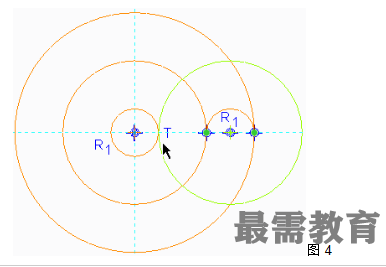

9.從“圓”(Circle) 類型下拉菜單中選擇“同心”(Concentric) ，然后選擇最大的圓。

?向上移動光標，直到圓直徑捕捉到右側弧端點。

?單擊完成圓。

?單擊鼠標中鍵，取消圓的進一步創建。

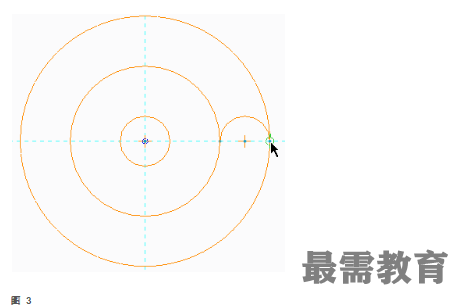

10.選擇弧并創建另一個同心圓。

11.單擊鼠標中鍵，取消圓的進一步創建。

12.在功能區中單擊“確定”(OK) 。
