Creo 5.10 概念: 草繪弧

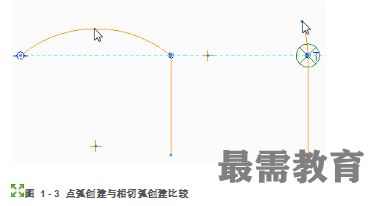

?“3 點”(3 Point) - 從“弧”(Arc) 類型下拉菜單中選擇“3 點/相切端”(3-Point / Tangent End) ，然后選擇兩個弧端點的位置和弧直徑。選擇現有的線端點時，該端點周圍將出現綠色的象限符號。在垂直于該條線的象限中移動光標，以創建 3 點弧。也可以在“草繪器”中單擊鼠標右鍵并選擇“3 點/相切端”(3-Point / Tangent End)。

?“相切端”(Tangent End) - 從“弧”(Arc) 類型下拉菜單中選擇“3 點/相切端”(3-Point / Tangent End) ，選擇現有線端點，然后在平行于該條線的綠色象限中移動光標，創建相切端弧。也可以單擊鼠標右鍵并選擇“3 點/相切端”(3-Point / Tangent End)。

?“同心”(Concentric) - 從“弧”(Arc) 類型下拉菜單中選擇“同心”(Concentric) ，創建與現有弧或圓同心的弧。

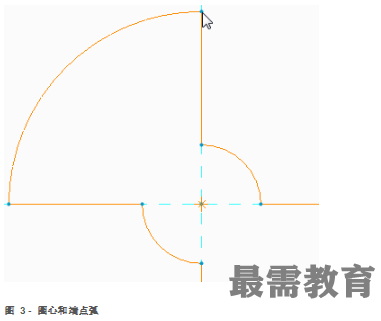

?“圓心和端點”(Center and Ends) - 從“弧”(Arc) 類型下拉菜單中選擇“圓心和端點”(Center and Ends) ，創建具有可選擇的圓心和端點的弧。

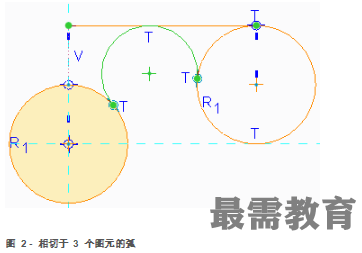

?“3 相切”(3 Tangent) - 從“弧”(Arc) 類型下拉菜單中選擇“3 相切”(3 Tangent) ，然后選擇三個必須與該弧相切的弧、圓或線。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Arc文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊SKETCHING_ARCS.PRT。
