Creo 5.10 概念: 任務 1. 在“草繪器”中草繪 3 點弧和相切端弧。

2.在模型樹中，右鍵單擊 3-PNT_TANGENT-END_ARC 并選擇“編輯定義”(Edit Definition)。

3.只啟用以下“草繪器顯示”類型：

4.從“草繪”(Sketching) 組的“弧”(Arc) 類型下拉菜單中選擇“3 點/相切端”(3-Point / Tangent End) 。

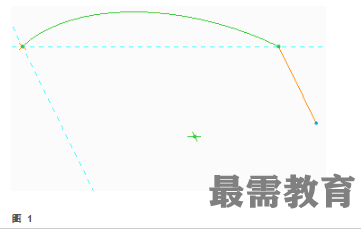

?選擇上方的線端點，水平向左移動光標，并選擇豎直參考和水平參考的交點。

?在水平參考上方移動光標并單擊創建弧。

5.單擊“撤消”(Undo) 。

6.在圖形窗口中，單擊鼠標右鍵并選擇“3 點/相切端”(3-Point / Tangent End)。

選擇上方的線端點，向上移動光標，并選擇豎直參考和水平參考的交點以創建相切弧。

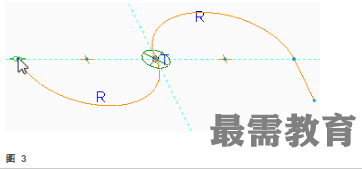

7.選擇上一條弧的端點并創建等半徑的新相切弧。

8.從“圖形中”工具欄中單擊“草繪視圖”(Sketch View) 。

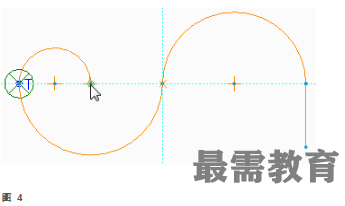

9.選擇上一條弧的端點并創建新的相切弧。

10.在功能區中單擊“確定”(OK) 。
