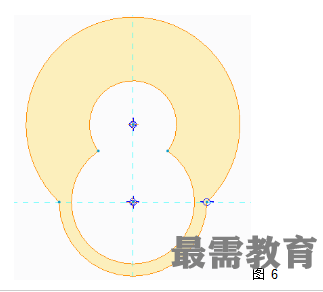

Creo 5.10 概念: 任務 2. 在“草繪器”中草繪同心弧。

2.從“草繪”(Sketching) 組的“弧”(Arc) 類型下拉菜單中選擇“同心”(Concentric) 。

?選擇上方的弧并選擇圓心左側的水平參考。

?順時針移動光標并再次選擇水平參考以創建弧。

?單擊鼠標中鍵停止創建同心弧。

3.選擇下方的弧并選擇左側弧端點。

4.選擇右側弧端點以創建同心弧。

5.單擊鼠標中鍵停止創建同心弧。

6.單擊“確定”(OK) 。
