Creo 5.11 概念: 草繪圓角

“圓形”(Circular) 選項會在任意兩個非平行圖元之間創建倒圓角相交。在兩條線之間創建圓角時，線會自動修剪到圓角。如果在其他圖元之間創建圓角，則必須手動刪除剩余的段。創建圓角時，將創建從圓角端點引向原始圖元交點的構造線。

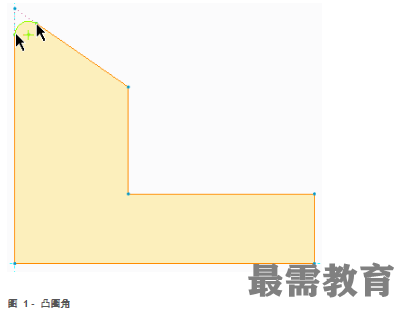

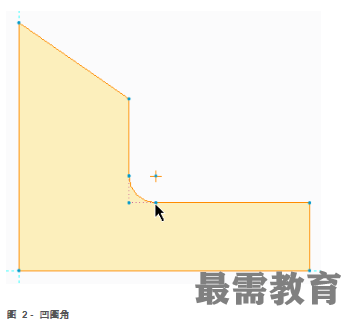

圓角可應用于凹拐角或凸拐角。拐角不必為 90°。

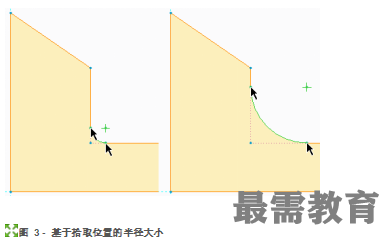

?半徑大小基于拾取位置，如圖 3 所示。

除單擊圖標外，還可以在草繪器中單擊鼠標右鍵，然后選擇“圓角”(Fillet) 來創建圓角。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Fillet_Circular文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊SKETCH_FILLETS.PRT。
