Creo 5.11 概念: 任務 1. 在“草繪器”中草繪圓角。

2.在模型樹中，右鍵單擊 CIRCULAR_FILLET，然后選擇“編輯定義”(Edit Definition)。

3.只啟用以下“草繪器顯示”類型：。

4.在“草繪”(Sketching) 組的“圓角”(Fillet) 類型下列菜單中選擇“圓形”(Circular) 。

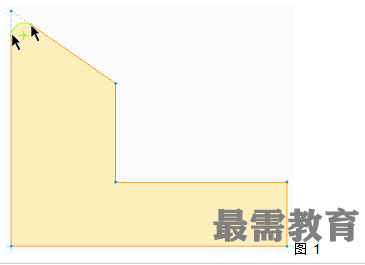

5.選擇兩個點以創建圓角。

6.將自動創建構造線。

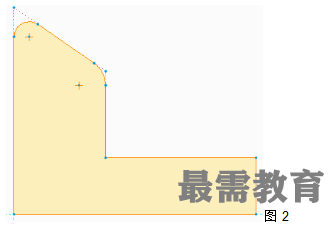

7.選擇兩個點以創建下一個圓角。

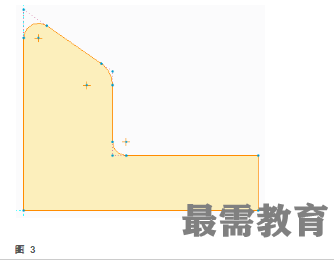

8.選擇兩個點以創建下一個圓角。

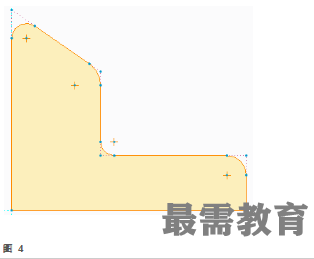

9.選擇兩個點以創建下一個圓角。

10.從“選擇”(Select) 類型下拉菜單中選擇“依次”(One-by-One) 。

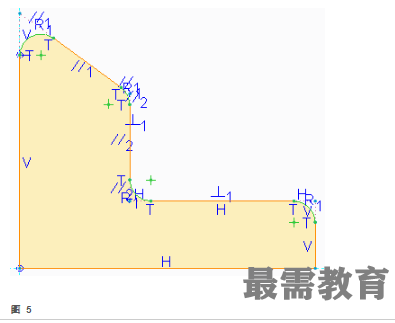

11.從“圖形中”工具欄中啟用“顯示約束”(Display Constraints) 。

12.按住 CTRL 鍵并選擇四個圓角。

13.單擊鼠標右鍵并選擇“相等”(Equal)。

14.單擊“確定”(OK) 。

過程就此結束。
