Creo 5.12 概念: 草繪倒角

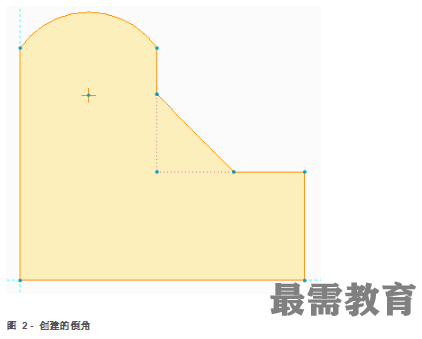

選項“倒角”(Chamfer) 將在任何兩個非平行圖元上的選定位置之間創(chuàng)建直線。創(chuàng)建倒角時，將創(chuàng)建自倒角端點至原始圖元相交處的構造線。

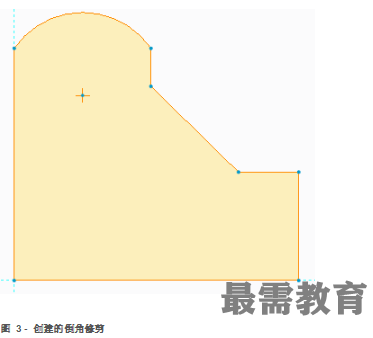

可單擊“倒角修剪”(Chamfer Trim) 創(chuàng)建倒角并自動修剪掉原始幾何。

草繪倒角時，請注意以下幾點：

?倒角可應用于凹拐角或凸拐角。

?拐角不必為 90°。

?圖元不必相交。

?倒角線的尺寸和角度基于拾取位置。

過程設置：

1.為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File)>“關閉”(Close)直到不顯示任何模型，再單擊“文件”(File)>“管理會話”(Manage Session)>“拭除未顯示的”(Erase Not Displayed)。

2.單擊“文件”(File)>“管理會話”(Manage Session)>“設置工作目錄”(Set Working Directory)，然后導航到PTCU\CreoParametric2\Sketcher\Chamfer文件夾并單擊“確定”(OK)

3.單擊“文件”(File)>“打開”(Open)然后雙擊CHAMFERS.PRT。
